13．使用中值电阻(刻度中央的电阻值)为24Ω(×l挡)的多用电表测量两个定值电阻(阻值约为R₁=20Ω和R₂=30kΩ)。在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：

　　　　 A．转动选择开关置于“×1k” 挡

　　　　 B．转动选择开关置于“×100”挡

　　　　 C．转动选择开关置于“×10” 挡

　　　　 D．转动选择开关置于“×1”　 挡

　　　　 E．转动选择开关置于“OFF”挡

　　　　 F．将两表笔分别接触R₁两端，读出R_l的阻值后随即断开

　　　　 G．将两表笔分别接触R₂两端，读出R₂的阻值后随即断开

　　　　 H．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“O”刻度

　　　　 所选操作的合理顺序是_________　　　　 _____.

12．下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法是 　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．测出两组I，U的数据，代入方程组E=U₁+I₁r和E=U₂+I²r中，即可求出E和r

B．多测几组I，U的数据，求出几组E，r，最后分别求出其平均值

C．测出多组I，U的数据，画出U-I图象，再根据图象求E，r

D．多测出几组I，U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电压势E，再用闭合电路欧姆定律求出内电阻r

第Ⅱ卷(选择题，52分)

11．如图所示的电路图中，R为定值电阻，R′为变阻箱，此电路可以进行下列实验中的　 (　　 )A．测定电阻R的阻值

B．测定金属丝的电阻率

C．测定电流表A的内电阻

D．测定电源的电动势E和内电阻r

10．超导限流器由超导部件和限流电阻并联组成，如图所示。超导部件有一个超导临界电流I_C，当通过限流器的电流I>I_C时，将造成超导体失超，从超导态(本题认为电阻为零)转变为正常态(本题认为是一个纯电阻)。以此来限制电力系统的故障电流。已知超导部件的正常电阻为R₁=3Ω，超导临界电流I_C=1.2 A，限流电阻R₂=6Ω，小灯泡上标有“6V　 6W”字样，电源电动势E=8 V，内阻r=2Ω。原来电路正常工作，现小灯泡突然发生短路。则　 　　　　　　　　　　　　　　　　 (　　 )

A．短路前通过R₁的电流为A

B．超导部件将由超导态转为正常态

C．短路后通过R₁的电流为2 A

D．短路后通过R₁的电流为A?

9．在如图所示的电路中电源电动势为E，内电阻为r。闭合开关S，

待电流达到稳定后，电流表示数为I，电压表示数为U，电容

器C所带电荷量为Q，将滑动变阻器P的滑动触头, 从图示位

置向a一端移动一些，待电流达到稳定后，则与P移动前相

比　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．U变小　 　　　　　　　　　 B．I变小　 　　　　　　　　　 C．Q增大　 　　　　　　　 D．Q减小

8．如图所示是一个双量程电压表，表头是一个内阻R_g=500Ω，满刻度电流为I_g=1mA的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R₁和R₂分别为　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．9500Ω，9.95×10⁴Ω　　

B．9500Ω，9×10⁴Ω

C．1.0×10³Ω，9×10⁴Ω　　

D．1.0×10³Ω，9.95×10⁴Ω

7．利用如图所示电路可测出电压表的内阻，电源的内阻可以忽略。R为电阻箱，当R取不同阻值时，电压表均对应有不同读数U。多次改变电阻箱的阻值，所得到的-R图象为A、B、C、D四个图象中的哪一个　　　　　　　　　　　 (　　 )

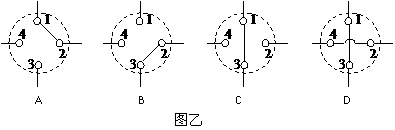

6．有一家用电熨斗，其电路结构如图甲所示，改变内部连线方式可以使电熨斗处于断开状态和获得低、中、高三个不同的温度挡，图乙是它的四种不同的连接方式，其中能获得高挡温度的是　　　　　　　　　　　　　　　　　　 　　　 　　　　　　　　　　　　　　　　　　　　　 (　　 )

　图甲

5．(改编)如图所示电路，闭合开关时灯不亮，已经确定是灯泡断路

或短路引起的，在不能拆开电路的情况下(开关可闭合，可断开)，

现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故

障作出如下判断(如表所示)：

以上判断，正确的是　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．只有1、2对　　　 B．只有3、4对　　　 C．只有1、2、4对　　 D．全对

4．(改编)若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4 A。如果所加电压变为原来的2倍，则导体中的电流为　　 　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．1.0 A　　 　　　　　　　　 B．1.5A　　 　　　　　　　 C．2.0 A　　 　　　　　　 D．2.5 A
