2. 右图是一列简谐波某时刻的波形图，若已知C点正向上振动，则

A．此波向左传播

B．D比C先回到平衡位置

C．此时B点速度为负，加速度为正

D．经过T/2，A到达波峰

1. 做简谐运动的物体每次通过同一位置时，都具有相同的

A．加速度　　 B．速度　　 C．动能　　 D．位移

18．如图所示，一质量为m，电量为q的带电粒子从静止出发被电压为U的电场加速，然后垂直进入另一个电场强度为E的匀强偏转电场，已知偏转电极长L．求电子离开偏转电场时的速度及其与起始速度方向之间的夹角？

17．如图所示，小球A和B带电荷量均为+q，质量分别为m和2m，用不计质量的竖直细绳连接，在竖直向上的匀强电场中以速度v₀匀速上升，某时刻细绳突然断开。小球A和B之间的相互作用力忽略不计。求：

(1)该匀强电场的场强E

(2)细绳断开后A、B两球的加速度a_A、a_B

16．某人在距离地面2.6m的高处，将质量为0.2kg的小球以速度v₀=12m/s斜向上抛出，小球的初速度方向与水平方向之间的夹角为30°，g取10m/s²，求

　 (1)人抛球时对球做多少功？

　 (2)若不计空气阻力，小球落地时的速度大小是多少？

　 (3)若小球落地时的速度大小为v₁=13m/s，小球在空中运动过程中克服阻力做了多少功？　

15．宇航员在地球表面以一定初速度竖直上抛一小球，经过时间t小球落回原处；若他在某星球表面以相同的初速度竖直上抛同一小球，需经过时间5t小球落回原处。(取地球表面重力加速度g＝10m/s²，空气阻力不计)

(1)求该星球表面附近的重力加速度g^/；

(2)已知该星球的半径与地球半径之比为R_星∶R_地＝1∶4，求该星球的质量与地球质量之比M_星∶M_地。

14．为了测量一个量程0-3V、内阻约数千欧的电压表的内电阻，可采用一只电流表与它串联后接入电路。

(1)本实验测量电压表内电阻依据的公式是____________

(2)若提供的实验器材有：

A．待测电压表；

B．电流表A₁(0-0.6A，内阻约0.2Ω)；

C．电流表A₂(0-100mA，内阻约2Ω)；

D．电流表A₃(0-10mA，内阻约50Ω)；

E．滑动变阻器(0-50Ω，额定电流0.5A)；

　　　 F．直流电源(输出电压6V)；

G．开关、导线。

为减小读数误差，多次测量取平均值。顺利完成实验，应选用的实验器材为_____________(填英文序号即可)。

　　 (3)在虚线框内画出正确的实验电路图。

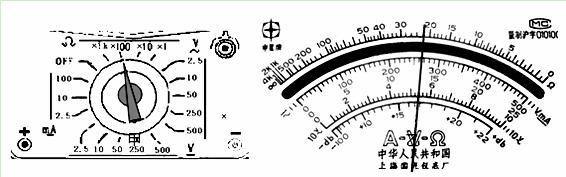

13．用多用表的欧姆档进行测量时

　 (1)当转换开关置于图甲所示位置时，表针指示如图乙所示，则被测电阻值是＿＿Ω。

　 (2)若用该表再测量阻值约为30Ω的电阻时，应该选＿＿＿倍率档并＿＿＿＿后再测量。

12．如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，下列说法中正确的是　　　　　　　 　 (　　 )

A．路端电压都为U₀时，它们的外电阻相等

B．电流都是I₀时，两电源的内电压相等

C．电源甲的电动势大于电源乙的电动势

D．电源甲的内阻小于电源乙的内阻

第Ⅱ卷(选择题，52分)

11．在如图所示的电路中，R₁=10 Ω，R₂=20 Ω，滑动变阻器R的阻值为0~50 Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．逐渐变亮

B．逐渐变暗

C．先变亮后变暗

D．先变暗后变亮
