14．(6分)某同学在做“验证力的平行四边形定则”实验时，根据测量结果在白纸上画出如图所示的图，其中O为橡皮筋与细绳的结点．

(1)图中的　　　　 　是F₁和F₂的合力的理论值；　　　 是F₁和F₂的合力的实际测量值．

(2)本实验采用的科学方法是　　　 (填字母代号)

A．理想实验法B．等效替代法　　 C．控制变量法　 D．建立物理模型法

13．(6分)如图所示是物体做匀变速直线运动得到的一条纸带，从O点开始每5个计时点取一个记数点，依照打点的先后顺序依次编为1、2、3、4、5、6，测得s₁＝5.18cm，s₂＝4.40cm，s₃＝3.62cm，s₄＝2.84cm，s₅＝2.06cm，s₆＝1.28cm。已知交流电源的频率为50Hz，则(1)相邻两记数点间的时间间隔为 　　　　　　　　　　　s。　　　　　　 　

(2)打点计时器打记数点3时，物体的速度大小v₃＝　　　　　　　　 　cm/s。　　　　　　

(3)加速度大小a=　　　　　　 　　m/s² 。　　　　

12．小雪和她所在的物理学习兴趣小组在探究摩擦力过程中，用两块完全相同的木板将一个正方形木块夹住，设正方形木块A重6N，用F=10N的水平推力通过P、Q两木板把A物夹住，木板与A物间的动摩擦因数为0.4，图示为它的正视图.现要将A物体沿竖直方向匀速拉出，则拉力大小可能为(　 )

A.1牛　　　 B. 2牛　　 C. 8牛　　 D.14牛

第Ⅱ卷

11．某人骑自行车在平直道路上行进，图中的实线记录了自行车开始一段时间内的v-t图象．某同学为了简化计算，用虚线作近似处理，下列说法正确的是 (　 )

A．在t₁时刻，虚线反映的加速度比实际的大

B．在t₁-t₂时间内，由虚线计算出的位移比实际的大

C．在0-t₁时间内，由虚线计算出的平均速度比实际的大

D．在0-t₄时间内，虚线反映的是先做匀加速运动后做匀速运动

10．汽车自O点出发从静止开始在平直公路上做匀加速直线运动，途中在6s钟内分别经过P、Q两根电杆，已知P、Q电杆相距60m，车经过电杆Q时的速率是15m/s，则：(　 )

A．经过P杆时的速率是5m/s；　 B． 车的加速度是1.5m/s²；

C．P、O间距离是7.5m；　　　 D． 车从出发到Q所用的时间是9s.翰林汇

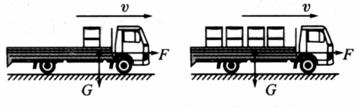

9．如图所示，两辆车在以相同的速度做匀速运动；根据图中所给信息和所学知识你可以得出的结论是(　 )

A、物体各部分都受重力作用，但可以认为物体各部分所受重力集中于一点

B、重力的方向总是垂直向下的

C、物体重心的位置与物体形状和质量分布有关

D、力是物体运动的原因

20.(16分)如图所示,静止在水平面上的纸带上放一质量m为的小金属块(可视为质点), 金属块离纸带右端距离为, 金属块与纸带间动摩擦因数为μ.现用力向左将纸带从金属块下水平抽出,设纸带加速过程极短,可认为纸带在抽动过程中一直做匀速运动.求:

(1)金属块刚开始运动时受到的摩擦力的大小和方向;

(2)要将纸带从金属块下水平抽出,纸带的速度v应满足的条件.

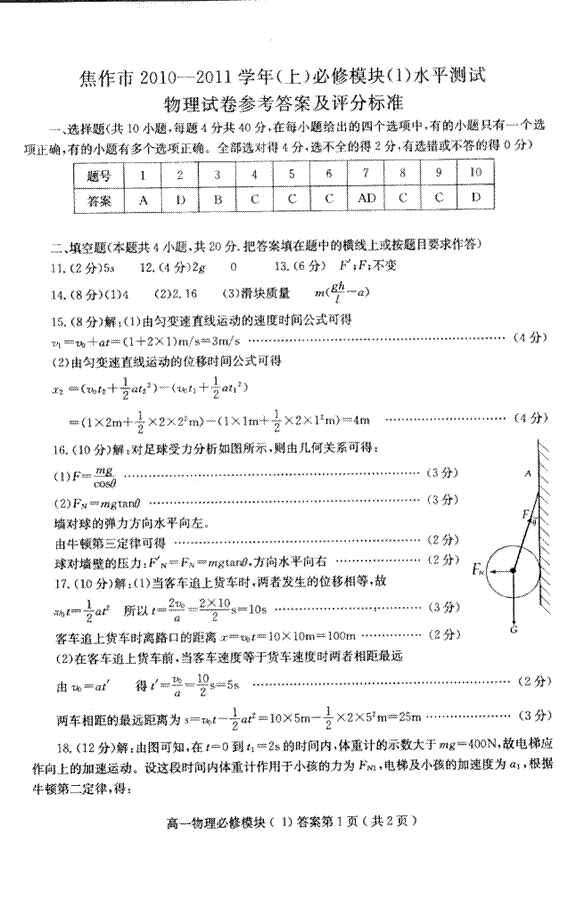

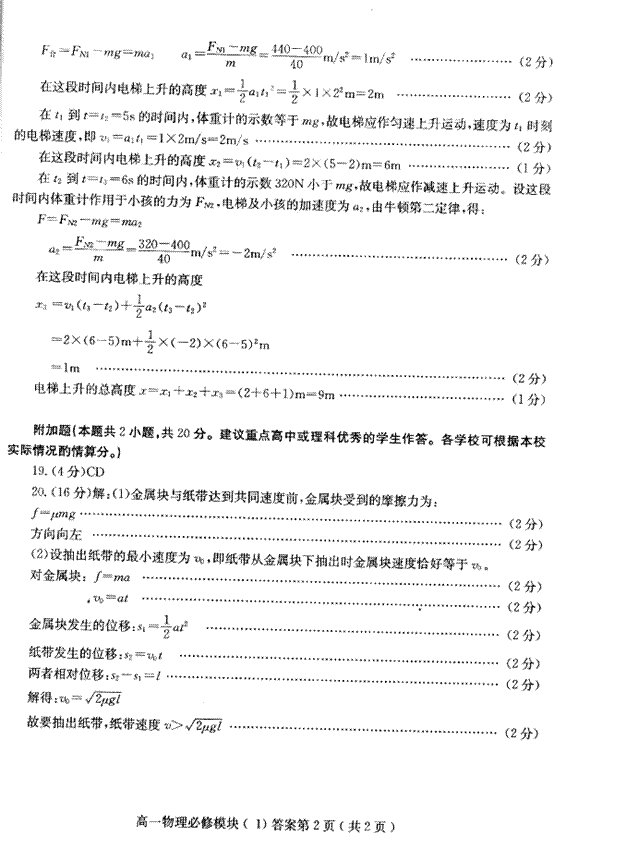

答案以扫描版为准

焦作市2010-2011学年(上)必修模块(1)水平测试

19．(4分)如图所示，小球从竖直砖墙某位置静止释放，用频闪照相机在同一底片上多次曝光，得到了图中1、2、3、4、5…所示小球运动过程中连续某几次曝光的位置．连续两次曝光的时间间隔均为T，每块砖的厚度为d。重力加速度为，根据图中的信息，下列判断正确的是(　　　 )

　A．位置“1”是小球释放的初始位置　　　 B．小球在位置“1”的速度为

　C．小球下落的加速度为T2(d)　　　　　　　 D．小球在位置“3”的速度为2T(7d)

18．(12分)一质量为m=40kg的小孩在电梯内的体重计上，电梯从t=0时刻由静止开始上升，在0到6s内体重计示数F的变化如图所示。试问：在这段时间内电梯上升的高度是多少？(取重力加速度g=10m/s²)

附加题(本题共2小题，共20分。建议重点高中或理科优秀的学生作答。各学校可根据本校实际情况酌情算分。)

17、(10分)当交叉路口的绿信号灯亮时，一辆客车以a=2m/s²的加速度由静止起动，在同一时刻，一辆货车以v₀=10m/s的恒定速度从它旁边同向驶过(不计车长)。求：

　 (1)客车追上货车时离路口多远？

　 (2)在客车追上货车前，两车间的最大距离是多少？
