17．如图，用直流电动机提升重物，重物的质量m=50kg，电源电动势ε=110V，不计电源内阻及各处的摩擦，当电动机以v=0.90m/s的恒定速度向上提升重物时，电路中的电流强度I=5A，求电动机线圈的电阻R．

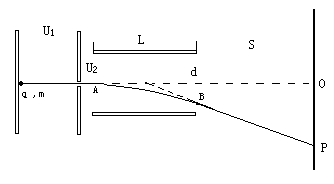

(12分)18．质量为m，带电量为q的粒子，在电势差为U₁的加速电场中静止开始运动，然后从A点平行极板方向射入电势差为U₂的两块平行极板间的电场中，经电场后从B点射出，沿直线运动，最后打在屏板上P点，如图所示。已知偏转电场两板长L，间距为d，屏板距离两极板S，求P点到中心O点的距离。

(14分)19.变阻器总电阻R₁=12Ω，R₂=12Ω，R₃=2.5Ω，，如图所示变阻器滑动触点与中心点接触，当电键K接通时，伏特表读数为3V，这时电源释放总功率为9W，求：

(1)电源的电动势E和内电阻r；

(2)当电键断开时，R₂消耗的功率。

16.小灯泡上标有“3.8V，0.3A”，电源电动势为6V，内阻忽略不计，滑动变阻器的阻值为20Ω，还有0.6A的电流表，3V的电压表，开关导线等器材，要测出小灯泡的伏安特性曲线，画出电流原理图，并把图中所示的实物用导线连接起来.

15.有两个电炉，甲的电炉丝电阻为R₁，乙的电炉丝电阻为R₂，且R₁＞ R₂.把它们串联在电路中，______的电功率较大；若并联在电路中，则______的电功率较大.

14.测得某段电阻丝长为1.2 m，横截面积为0.1 mm²，其绕制电阻的阻值为6Ω，则此电阻丝的电阻率为____　　 __Ω·m.

13．如图所示，一质量为m带电量为+q的带电液滴，从水平放置的平行金属板上方H高度处自由落下，从上板的缺口进入两板间电场，电场强度为E，若qE>mg，(设d>h)，试求，液滴落入电场中所能达到的最大位移h=　　　　　 ．

12.图中若考虑电流表和电压表的内阻影响，用两表示数算出的R_测=U/I(　　 )

A．比R的真实值大

B．比R的真实值小

C．引起误差的原因是I偏大

D．引起误差的原因是U偏小

唐海一中2006-2007学年度第一学期期中考试

物理试题(卷Ⅱ)

11．电源电动势为E，内阻为r，对小灯泡供电，下列说法中正确的是：(　　 　)

①电源被短路时，通过电源的电流为E/r，外电路电压为零

②外电路并联的灯泡越多，电路输出的功率就越大

③外电路并联的灯泡越少，路端电压就越大

④外电路并联的灯泡越少，电源供电的效率就越低

A、①②　　　　　 B、①③　　　　 C、③④　　　　 D、②④

10．如图14－4所示，A、B两灯的电阻相同，当滑动变阻器的滑动触头C向下滑动时，下面哪种判断正确(　)

A.A灯变亮，B灯变亮　　　　　　　 B.A灯变暗，B灯变亮

C.A灯变暗，B灯变暗　　　　　　　 D.A灯变亮，B灯变暗

9．一台电动机，额定电压是100 V，电阻是1Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为(　)

A.500 W　　　　　　　　　　　 B.25 W　

C.2000 W　　　　　　　　　　 D.475 W

8．三个电阻的阻值之比为R₁∶R₂∶R₃=1∶2∶5，并联后接入电路，则通过三个支路电流的比值为(　)

A.1∶2∶5　　 B.5∶2∶1　　　 　 C.10∶5∶2　　　 D.2∶5∶10
