10.如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用t₁时间拉出，外力所做的功为W₁，通过导线截面的电量为q₁；第二次用t₂时间拉出，外力所做的功为W₂，通过导线截面的电量为q₂，若t₂＞t₁,则W₁ W₂，q₁ q₂.(填“＞”、“＝”或“＜”)

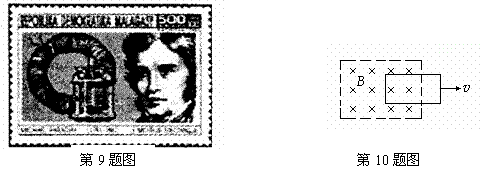

9.如图所示的是为纪念发现“磁生电”现象的物理学家　　　　 而发行的一枚邮票，该发现导致了世界上第一台　　　　　 机的产生，从而把人类社会带进了电气化时代.

8.如图所示，一闭合金属圆环处在垂直圆环平面的匀强磁场中.若磁感应强度B随时间t按图示规律变化，设图中磁感应强度垂直纸面向里的方向为正方向，环中感应电流沿逆时针方向为正方向，若用Φ表示穿过金属圆环的磁通量的大小,e表示金属圆环中的感应电动势,i表示金属圆环中的感应电流,Q表示电流通过金属圆环产生的热量,则它们随时间变化的图象正确的是

高二模块检测物理试题

第I卷答题表

第Ⅱ卷 (非选择题，共76分)

7.两个完全相同的电热器，分别通有如图所示的交变电流i₁、i₂，它们的电功率之比为2:1,则I_m1与I_m2之比为

A．1︰1

　　 B．︰1　　

　　 C．2︰1

　　 D．4︰1

6.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下.当线圈竖直向下运动时

A.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引

B.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥

C.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引

D.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥

5.一交变电流的图象如图所示，由图可知

A.该交变电流瞬时值表达式为i＝10sin314t(A)

B.该交变电流的频率为50 Hz

C.该交电变流通过10Ω电阻时，电阻消耗的电功率为100W

D.用电流表测该交变电流其示数为10A

4.在一通电长直导线附近放置一个导线圆环．当长直导线中的电流减小时，下列图中导线圆环里会产生感应电流的是

(甲)长直导线穿过导线环中心，并和导线环所在平面垂直

(乙) 导线环左右对称地放在长直导线的一侧

(丙)长直导线放在导线环旁边

A.只有甲　　　　 B.只有乙和丙

C.只有丙　　　　 D.只有甲和丙

3.对于理想变压器来说，下列说法中正确的是

A.变压器是利用互感现象制成的

B.变压器可以改变交变电流的频率

C.变压器工作时输出功率有时大于输入功率

D.变压器工作时输入功率保持不变,而输出功率则随负载的变化而变化

2.许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中接入了哪几种传感器?

A.温度传感器　　　　　 B.光传感器

C.声音传感器　　　　　 D.热传感器

1.下列电器中，应用了电磁感应原理的是

A.蓄电池　　　　　　　 B.发电机

C.电熨斗　　　　　　　 D.电磁铁
