2.　 LC回路中电容器两极间电压u随时间t变化的关系如

　　 图1所示，则

　　 A. t_l时刻，电路中的电流最大

　　 B. t₂时刻，电路中的磁场能最大

　　 C. 从t₂时刻到t₃时刻，电路中的电场能不断增大

　　 D. 从t₃时刻到t₄时刻，电容器的带电量不断增大

1. 下列说法中正确的是

　　 A. 磁感线从磁体的N极出发，终止于磁体的S极

　　 B. 电流在磁场中的受力方向，即为该点磁场方向

　　 C. 磁感线不会相交

　　 D. 一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用

20、(15分)如图所示，MN与PQ为足够长的光滑金属导轨，　　

相距L=0.5米，导轨与水平方向成=30°放置。匀强磁场的磁

感应强度b=0.4特，方向与导轨平面垂直且向左上方。金属棒

ab、cd放置于导轨上(与导轨垂直)，质量分别为m_ab=0.1千克

m_cd=0.2千克，ab、cd的总电阻为R=0.2欧姆(导轨电阻不计)。

当金属棒ab在外力的作用下以1.5米/秒的速度沿导轨匀速向上

运动时，求：

(1)当ab棒刚开始沿导轨向上匀速运动时，cd棒所受安培力的

大小和方向；

(2)cd棒运动时能达到的最大速度；

(3)当cd棒速度最大时，作用在ab棒上外力的功率。(g取10米/秒²)

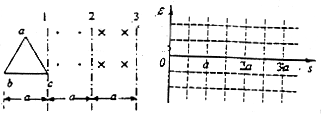

19、(14分)如图所示，在光滑的水平面上方，有两个磁感应强度大小均为B、而方向相反(都垂直于水平面)的磁场区域，它们的宽度均为a。现有一个边长为a的正三角形金属线框，在外为作用下从图示位置开始以速度v匀速穿过磁场，在运动过程中，其底边bc保持与磁场边界线垂直。

试求：(1)在位移为时，线框中感应电动势；

(2)在位移s从O到过程中，线框中感应电动势随位移s变化的数学表达式；

(3)线框在穿越磁场过程中最大电动势_m；

(4)画出线框在穿越磁场过程中电动势随位移变化(－s)的图像。

18、(13分)以水平面MN为界，上方有匀强磁场，磁场应强度为B；下方有匀强电场，场强为E，方向如图所示。电子的电量为e，质量m。电子从距边界MN为d的点A由静止释放，它再次速度为零的位置为C点。求：(1)AC间的距离。(2)电子从A运动到C所用的时间。

17、(13分)如图所示，两根固定在水平面上的光滑的平行金属导轨，相距为d，一端接有阻值为R的电阻，在导轨上放一金属直杆，金属杆与电阻相距L，金属杆用一根水平细线通过定滑轮跟重为G的重物相连，金属杆上作用一个水平力F，使金属杆处于静止。除了电阻R之外的其它电阻都可不计，若在金属导轨区域加一竖直向下的匀强磁场，磁感应强度的大小随时间增大的规律为B=kt，为了使金属杆在导轨上保持静止，求水平力F(从向左为正方向)随时间变化的规律。　　　　　　　　　　　　　　　　

16、(12分)静止的氮核()被速度为v₀的中子()击中，生成甲、乙两核，甲、乙两核的速度方向与撞击的中子速度方向一致。测得甲、乙两核的动量之比为1：1，动能之比为1：4。当它们垂直进入同一匀强磁场后做匀速圆周运动，其半径之比为1：6，试分析判断甲、乙分别是什么核？写出核反应方程式；并求甲、乙两核速度多大？

15、(12分)如图所示，匝数为100、边长为0.2m的正方形线圈，在磁感应强度为2T的匀强磁场中，从中性面开始以10rad/s的角速度绕轴匀速转动，若线圈自身电阻r=2，负载电阻R=6，=10，则开始转动(1/20)s内　　　　　

(1)负载电阻R产生的热量；

(2)通过负载R的电量？

14、(11分)单色细光束射到折射率n=的透明球表面，光束在过球心的平面内，入射角i=45°，研究经折射进入球内后又经内表面反射一次，再经球面折射后射出的光线，如图所示，(图上已画出入射光和出射光)　　　　　　　　　　　　　

(1)在图上大致画出光线在球内的路径和方向；

(2)求入射光和出射光之间的夹角a；

(3)如果入射的是一束白光，透明球的色散情况与玻璃相仿，

问哪种颜色光的a角最大？哪能种颜色光的a解最小？

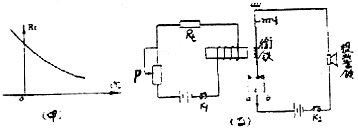

13、(8分)传感器担负着信息采集任务，在自动控制中发挥重要作用，传感器能够将感受到的物理量(如力、热、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要应用了半导体材料制成的热敏电阻，热敏电阻随温度变化电阻值变化的图线如图甲所示，图乙是由热敏电阻作为传感器制作的简单自动报警器线路图

问：(1)为了使温度过高时报警铃响，C应接在a或b的那一个　　　　　 。

(2)简要说明工作原理　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(3)若使报警最低温度提高些，应将P点向　　　　　 移动(向上、下)。

(4)在最低报警温度下无论如何调节P都不能使电铃工作，且电路无故障，接触良好造成工作电路不工作可能原因并提出改进意见　　　　　　　　　　　　　　　　　　 ，

　　　　　　　　　　　　　　　　　　　　　　　　　 。
