12. (8分)如图9所示，为一理想自耦变压器，输入电压U

　　 保持不变. 当它的滑键P向b移动时，R₁和R₂保持不

　　 变，电压表示数将　　　 ，电流表示数将　　　　 .

　　 若P不动，Q向上滑动，电压表示数将　　　　 ，电

　　 流表示数将　　　 　(填变大、变小、不变).

11. (6分)如图8所示，螺线管中间放有一根条形磁铁，当

磁铁突然向左抽出时，A点电势比B点电势　　 ；当磁铁突

然向右抽出时，A点电势比B点电势　　 .

10. 如图7所示，一矩形线圈，绕与匀强磁场垂直的中心轴

　　 OO′按顺时针方向旋转，引出线的两端与互相绝缘的半

　　 圆铜环连接，两个半圆环分别与固定电刷A、B滑动接

　　 触，电刷间接有电阻R. 在线圈转动过程中，通过电阻

　　 R的电流

　　 A. 大小和方向都不断变化

　　 B. 大小和方向都不变

　　 C. 大小不断变化，方向沿A→R→B

　　 D. 大小不断变化，方向沿B→R→A

第Ⅱ卷(非选择题　 共60分)

9. 如图6所示，金属杆ab处在垂直于纸面向里的匀强磁场

　　 中，可绕a点在纸面内转动. S为以a为圆心位于纸面

　　 内的金属圆环，圆环半径等于ab杆的长度. 在杆转动过

　　 程中，杆的b端与金属环保持良好接触. A为电流表，接

　　 在金属环与a点之间. 当杆沿顺时针方向转动时，某时

　　 刻ab杆的位置如图，则此时刻

　　 A. 有电流通过电流表，方向由c至d，作用于ab的安培力方向向左

　　 B. 有电流通过电流表，方向由c至d，作用于ab的安培力方向向右

　　 C. 有电流通过电流表，方向由d至c，作用于ab的安培力方向向右

　　 D. 无电流通过电流表，作用于ab的安培力为零

8. 如图5所示，在匀强磁场中有一U形导线框abcd，线框

处于水平面内，磁场与线框平面垂直，R为一电阻. ef为垂

直于ab、cd的一根导体杆，可以在ab、cd上无摩擦地滑动.

杆ef及线框的电阻均不计. 开始时，给ef一个向右的初速

度v₀，则

　　 A. ef将减速向右运动，但不是匀减速　　 B. ef将匀减速向右运动，最终停止

　　 C. ef将匀速向右运动　　　　　　　　　 D. ef将往返运动

7. 如图4所示，两水平金属板之间的区域内，存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场. 已知从左向右水平射入板间的电子，沿直线穿过了板间区域，则E和B的方向可能是

　　 A. E和B都沿水平方向，并与电子运动的方向相同

　　 B. E和B都沿水平方向，并与电子运动的方向相反

　　 C. E竖宜向上，B垂直纸面向外

　　 D. E竖直向上，B垂直纸面向里

6. 如图3所示，电路稳定后，灯泡正常发光

　　 A. 若断开电键K，灯泡立即熄灭

　　 B. 若断开电键，灯泡闪亮一下后逐渐熄灭

　　 C. 若断开电键K后再闭合电键K，灯泡立即正常发光

　　 D. 若断开电键K后再闭合电键K，灯泡逐渐变亮到正常发光

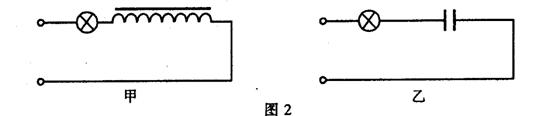

5. 将图2甲所示电路分别接到电压相同的直流电源和交流电源上，灯泡的明亮程度不同.将图2乙所示电路分别接到电压相同的直流电源和交流电源上，灯泡明亮程度也不同.下列说法中符合实际的是

　　 A. 将甲图所示电路接到直流电源上时，灯泡比接到交流电源上亮

　　 B. 将甲图所示电路接到直流电源上时，灯泡比接到交流电源上暗

　　 C. 将乙图所示电路接到直流电源上时灯泡不亮

　　 D. 将乙图所示电路接到交流电源上时灯泡不亮

4. 两个电子A、B以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中，v_A＞v_B. 设r_A、r_B为这两个电子的运动轨道半径,T_A、T_B是它们的运动周期，则

　　 A. r_A=r_B　　　 B. r_A＞r_B　　　　 C. T_A=T_B　　　　 D. T_A＞T_B

3. 要使开放式振荡电路发射的电磁波的频率增大，可以采用的方法是

　　 A. 提高电容器的充电电压　　 B. 减小电容器两极板的正对面积

　　 C. 增加线圈的匝数　　 　　　D. 在线圈中插入铁心
