3．在如图所示的电路中，定值电阻的阻值为10Ω，电动机M的线圈电阻值为2Ω，a、b两端加有44V的恒定电压，理想电压表的示数为24V，由此可知：( 　　)

　A．通过电动机的电流为12A

　B．电动机消耗的功率为48W

　C．电动机线圈在1分钟内产生的热量为480J

　D．电动机输出的功率为8W

2．正点电荷A和B，带电量均为q，若在其连线的中点上置一点电荷C，使三者均在静电力作用下静止，则点电荷C(　 　)

A．带正电，电量为q/4　　 B．带负电，电量为q/2

C．带负电，电量为q/4　　 D．正、负电均可，电量为q/4

1．在静电场中，下列说法正确的是(　 )

A．电场强度为零的点，电势一定为零

B．只在电场力作用下，正电荷一定从高电势的地方向低电势的地方移动

C．在负点电荷的电场中，场强大的地方电势一定比场强小的地方低

D．在同一等势面上的各点电场强度一定相等

17、(10分)如图17所示，用长为l的绝缘细线拴一个质量为m、带电量为 +q的小球(可视为质点)后悬挂于O点，整个装置处于水平向右的匀强电场E中。将小球拉至悬线呈水平的位置A后，由静止开始将小球释放，小球从A点开始向下摆动，当悬线转过60⁰角到达位置B时，速度恰好为零。求：

(1)B、A两点的电势差U_BA ；

(2)电场强度E ；

(3)小球到达B点时，悬线对小球的拉力T。

16、(10分)在如图16所示的电路中，R₁=2 Ω，R₂=R₃=4 Ω，当电键K接a时，R₂上消耗的电功率为4 W，当电键K接b时，电压表示数为4.5 V，试求：

(1)电键K接a时，通过电源的电流和电源两端的电压；

(2)电源的电动势和内电阻；

(3)当电键K接c时，通过R₂的电流.

15、(8分)如图15所示，已知电源电动势ε=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W”的灯泡L和内阻r′=0.5Ω的小型直流电动机恰能正常工作，求(1)电路中的电流强度？(2)电动机的额定工作电压？(3)电源的总功率？

14、(8分)图中边长为a的正三角形ABC的三点顶点分别固定三个点电荷+q、+q、-q，求该三角形中心O点处的场强。

13、(9分)某同学采用如图13所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1．5 V，内阻约为1Ω；电压表(0一3V，3kΩ)、电流表(0-0．6A，1．0Ω)、滑动变阻器有R₁(10Ω，2A)和R₂(100Ω，0．1 A)各一只．

①　　 实验中滑动变阻器应选用　　　　　 (填“R₁”或“R₂”)。

②在图中画出实验电路图。

③在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可较准

确地求出该电源电动势E＝　　　　　 V；内阻，r=　　　 Ω。

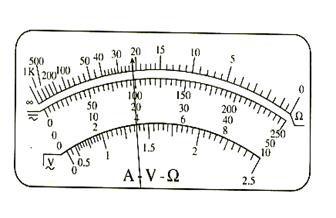

12、(9分)一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____档。如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是_____ ，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是______Ω。

11、(6分)如图11所示 　 把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0，则如右图所示真值表表示的电路是:　　　　　

			图11

　　　 A　　　 　　　　　　　B　　　　　　　　　　　 C

真值表表示的逻辑

符号正确的是:　　　　　　　　　　　　 　　　　

A　　　　　　　　　　　　　　 B　　　　　　　　　　　 C
