17．(13分)如图所示为一列简谐横波在t=0时刻的图象。此时质点P的运动方向沿y轴负方向，且当t=0.55s时质点P恰好第3次到达y轴正方向最大位移处。问：

(1)该简谐横波的波速v的大小和方向如何？

(2)从t=0至t=1.2s，质点Q运动的路程L是多少？

(3)当t=1.2s时，质点Q相对于平衡位置的位移s的大小是多少？

16．(10分)一个大游泳池，池底是水平面。池中水深1.2m，有　

一直杆竖直立于池底，浸入水中部分B C恰为杆长AC的　

一半。太阳光以与水平方向成37°角射在水面上，如图所

示，测得杆在池底影长是2.5m，求水的折射率?(sin37°=0.6　

cos37°=0.8)

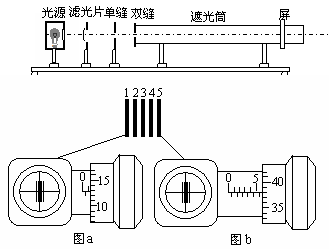

15. 如图所示为某同学《用双缝干涉测光的波长》的实验装置，双缝的间距为d=0.025cm。实验时，首先调节光源和滤光片的中心位于遮光筒的中心轴线上，并使________和________竖直且互相平行。当屏上出现了干涉图样后，通过调整测量头(与螺旋测微器原理相似，手轮转动一周，分划板前进或后退0.500mm)观察第一条亮纹的位置坐标如(a)图中所示为x₁=1.128mm处，第五条亮纹位置坐标如(b)图中所示为x₅=_____mm处，测出双缝与屏的距离为L=50.00cm，则待测光波波长λ=__________nm。

14. 如图所示，在用插针法测上下表面平行的玻璃砖折射率的实验中，已确定好入射方向AO，插了两枚大头针P₁和P₂， 1、2、3分别是三条直线，关于以后操作的说法中，你认为正确的是　　　 。(填字母代号)

A. 在bb′ 侧调整观察视线，另两枚大头针P₃和P₄可能插在3　

线上

B. 在bb′ 侧调整观察视线，另两枚大头针P₃和P₄可能插在2

线上

C. 保持O点不动，减少入射角，在侧调整观察视线，另

两枚大头针P₃和P₄可能插在1线上

D. 保持O点不动，增大入射角，在bb′ 侧调整观察视线，将

看不清P₁和P₂的像，这可能是光在bb′ 侧面发生了全反射

13．LC振荡电路的电容为C，电感为L，则电容器两板间电势差从正向最大值到反向最大值所需的最短时间为t=　　　　 　，若电磁波在真空中的传播速度为c_真，则此电路发射的电磁波在真空中传播时波长为λ=　　　　 。

18．(12分)如图16甲所示，水平面上有两电阻不计的光滑金属导轨平行固定放置，间距d为0.5 m，左端通过导线与阻值为2 W的电阻R连接，右端通过导线与阻值为4 W的小灯泡L连接，在CDEF矩形区域内有竖直向上的匀强磁场，CE长为2m，CDEF区域内磁场的磁感应强度B随时间变化如图16乙所示，在t＝0时，一阻值为2 W的金属棒在恒力F作用下由静止开始从AB位置沿导轨向右运动，当金属棒从AB位置运动到EF位置过程中，小灯泡的亮度没有发生变化，求：

(1)通过小灯泡的电流强度；

(2)恒力F的大小；

17．(12分)在光滑绝缘的水平面上，质量为m=0.2kg的圆形金属环以v₀=11m/s的初速度向一个有界的匀强磁场滑去，如图15所示．已知磁场的磁感应强度为B=0.2T，圆环半径为r=10cm，电阻为R=0.2Ω，经过一定时间后，圆环的一半进入了磁场，在这段时间内，圆环产生的热量Q=2.1J．求：

(1)此时圆环中感应电流的大小；

(2)此时圆环运动的加速度的大小．

16．(10分)如图14所示，U形导体框架，宽度l=1m，其所在平面与水平面交角θ=30°，其电阻可以忽略不计．设匀强磁场方向与U形框架的平面垂直，磁感应强度B=0.2T．今有一条形导体ab，其质量m=0.2kg，其有效电阻R＝0.1Ω，跨放在U形框架上，并且能无摩擦地滑动．(磁场和框架是足够长的)求：

(1)导体ab下滑的最大加速度；

(2)导体ab下滑的最大速度v_m；

(3)在最大速度v_m时，在ab上释放出来的电功率．

15．(10分)如图13所示，半径为r的金属环绕通过某直径的轴OO'以角速度ω作匀速转动，匀强磁场的磁感应强度为B，以金属环面与磁场方向垂直时开始计时，则在转过30°角的过程中，环中产生的感应电动势的平均值为多大？

]

14．如图12是磁流量计的示意图，在非磁性材料做成的圆管道外加一匀

强磁场区，当管中的导电液体流过此磁场区域时，小灯泡就会发光．

如果导电液体流过磁场区域能使额定电压为U=3.0V的小灯

泡正常发光，已知磁场的磁感强度为B=0.20T，测得圆管的

直径为d=0.10m，导电液体的电阻忽略不计，又假设导电液

体充满圆管流过，则管中的液体流量(液体流量为单位时间

内流过液体的体积)的表达式Q=　　　　 ，其数值为　　　　 m³/s．
