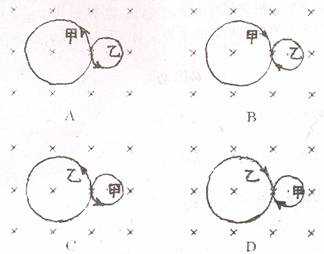

7．粒子甲的质量与电荷量分别是粒子乙的4倍与2倍，两粒子均带正电，让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动 已知磁场方向垂直纸面向里。以下四个图中，能正确表示两粒子子运动轨迹的是(　　 )

6．磁体之间的相互作用是通过磁场发生的。对磁场认识正确的是(　　 )

A．磁感线有可能出现相交的情况

B．磁感线总是由N极指向S极

C．某点磁场的方向与放在该点小磁针静止时N极所指方向一致

D．若在某区域内通电导线不受磁场力的作用，则该区域的磁感应强度一定为零

5．一个带电粒子在匀强磁场B中所受的洛仑兹力F的方向如图所示，则该粒子所带电性和运动方向可能是(　　 )

A．粒子带负电，向下运动　 B．粒子带正电，向下运动

C．粒子带负电，向上运动　 D．粒子带正电，向上运动

4．如图，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F，为使F=0，可能达到要求的方法是(　　 )

A．加水平向右的磁场

B．加水平向左的磁场

C．加垂直纸面向里的磁场

D．加垂直纸面向外的磁场

3．在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃均为定值电阻，R₂为滑动变阻器 当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I­₁、I₂和U。现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是(　　 )

A．I₁增大，I₂不变，U增大

B．I₁减小，I₂增大，U减小

C．I₁增大，I₂减小，U增大

D．I₁减小，I₂不变，U减小

2．用电压表检查如图所示电路中的故障，测得U_ad=5.0V，U_cd=0V，U_ab=5.0V，则此故障可能是(　　 )

A．L断路　　　　　　　　 B．滑动变阻器R断路

C．定值电阻R’断路　 　　D．S断路

　　 正确，请把正确的选项填在答题卡上，全部选对给4分，选对但不全给2分，有错或

　　 不答给0分)

1．某同学欲采用如图所示的电路完成相关实验，图中电流表A的量程为0.6A，内阻约为0.1Ω；电压表V的量程为3V，内阻约6kΩ；G为小量程电流表；电源电动势约3V，内阻较小，下列电路中正确的是(　　 )

　　　　 测定一段电阻丝(约5Ω)的电阻　　　 测定电源的电动势和内电阻(约3Ω)

　 描绘小灯泡(额定电压为2.5V)的伏安特性曲线　　　 测定电流表内阻

14．在匀强磁场中，一个不计重力的带电粒子作匀速圆周运动，如果它又顺利垂直进入另一磁感应强度是原来磁感应强度2倍的匀强磁场中，则(　 )

A． 　粒子的速率加倍，周期减半

B． 　粒子速率不变，轨道半径减半

C．　　　　　　　 　粒子的速率减半，轨道半径不变

D．　　　　　　　 　粒子速率不变，周期减半。

　 　15．如图所示，单摆摆球为带正电的玻璃球，摆长为l且不导电，悬挂于O点。当摆球摆过竖直线OC时便进入或离开一匀强磁场，此磁场的方向与单摆摆动平面垂直。 在摆角α<5°的情况下，摆球沿着AB弧来回摆动，下列说法正确的是(　 Y)

A．图中A点和B点处于同一水平面上

B．单摆摆动的周期

C．在A点和B点，摆线的张力一样大

D．单摆向左或向右摆过C点时摆线的张力一样大

玉溪一中2010届高二(上)期末考试

13．如图所示，一根长直导线翰林汇穿过载有恒定电流的金属圆环的中心且垂直于环平面，导线和环中的电流方向如图。则环受到的磁场力为(　 )

A．沿环半径向外　　 B．环半径向内　 C．水平向左　　　 D．等于零

12． 如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子(正电子的质量与电子相同，而电性相反)分别以相同速度沿与x轴成30°角从原点射入磁场，则正、负电子在磁场中运动时间之比为(　　 )

　　　 A．1∶2　　 　　B．2∶1　　

C．1∶　　 　　D．1∶1
