19．在测定匀变速直线运动的加速度实验中，小车拖着纸带运动，50次/秒的打点计时器打出的纸带如图所示.选出A、B、C、D、E共5个记数点，每相邻两点间还有4个实验点(图中未画出)，以A为起点，量出到各点的位移为AB=1.60cm，AC=3.40cm，AD=5.40cm，AE=7.60cm，可根据实验数据求得小车在 C点的瞬时速度υ_C=_________m/s，小车运动的加速度a=_________m/s²．

18．小型水力发电站的发电机有稳定的输出电压，它发出的电先通过电站附近的升压变压器升压，然后通过输电线路把电能输送到远处用户附近的降压变压器，经降低电压后再输送至各用户.设变压器都是理想的，那么在用电高峰期，随用电器电功率的增加将导致(　　 )

A、升压变压器初级线圈中的电流变小　 B、升压变压器次级线圈两端的电压变小

C、高压输电线路的电压损失变大　 　　 D、降压变压器次级线圈两端的电压变小

第Ⅱ卷(非选择题，共46分)

17.如图所示，理想变压器初、次级线圈分别接有完全相同的灯泡A、B，且初、次级线圈的匝数之比N₁: N₂=2:1，交流电源电压为U，则灯B两端的电压为(　　 )

A.U/2　　　　 B.2U　

C.U/5　　　　 D.2U/5

16．一理想变压器原、副线圈匝数比n₁: n₂＝11:5，原线圈与正弦交流电源连接，输入电压u如图所示，副线圈仅接入一个10 W的电阻，则 (　　　　 )

A. 流过电阻的电流是0.2A　　　

B. 与电阻并联的电压表示数是100V

C. 经过1分钟电阻发出的热量是6´10³ J　　　

D. 变压器的输入功率是1´10³ W

15.一矩形线圈在匀强磁场中匀速转动时产生的感应电动势e随时间变化关系如图所示，则下列说法正确的是(　　 )

A. t₁时刻穿过线圈的磁通量最大

B. t₂时刻穿过线圈的磁通量的变化率最大

C. t₃时刻穿过线圈的磁通量为零

D. 每当e的方向改变时，穿过线圈的磁通量的绝对值都是最大

14．关于正弦式电流的有效值，下列说法中正确的是(　　　 )

A.有效值就是交流电在一周期内的平均值

B.交流电的有效值是根据电流的热效应来定义的

C.在交流电路中，交流电流表和交流电压表的示数表示的都是有效值

D.对于正弦式电流 ，最大值的平方等于有效值平方的2倍

13．内阻不计的交流发电机产生电动势E=10sin50πt (V)，接有负载电阻R=10Ω,现把发电机的转速提高一倍，则

A.负载两端电压的有效值将变为28.2V　　

B.交流电的频率将变为100Hz

C．负载消耗的功率将变为20w　　 　　　　

D.负载消耗的功率将变为40w

12.如图所示，在小车内有一个固定的斜面，斜面上有一个物体A与斜面保持相对静止。在小车的上面用细线悬挂一个质量为m的小球B，小球在如图所示的位置始终保持与小车相对静止，则下列说法中正确的是

A. 物体A与斜面间的动摩擦因数可能为零

B. 物体A与斜面间的动摩擦因数一定不为零

C．物体B对线的拉力一定大于mg

D. 小车在做匀加速直线运动

11．在粗糙水平地面上与墙平行放着一个截面为半圆的光滑柱状物体A，A与竖直墙之间放一个光滑圆球B，整个装置处于静止状态。现对B加一竖直向下的力F，F的作用线通过球心，设墙对B的作用力为F₁，B对A的作用力为F₂，地面对A的作用力为F₃，若F缓慢增大，而整个装置仍保持静止，截面如图所示，在此过程中(　　　　　 )

A．F₂缓慢增大，F₃缓慢增大　 　B．F₁缓慢增大，F₃保持不变

C．F₁保持不变，F₃缓慢增大　 　D．F₂缓慢增大，F₃保持不变

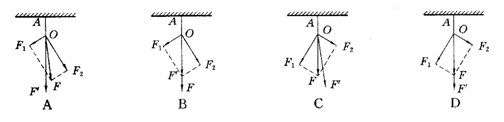

10．下图为四位同学在“互成角度的两个力的合成”的实验中所作的图示.F₁和F₂是两个弹簧秤同时拉橡皮条时的力的图示，Fˊ是一个弹簧秤单独拉橡皮条时的力的图示，F是根据平行四边形定则作出的F₁和F₂的合力的图示，其中错误的是(　　 )
