5.如图，ad左侧有垂直于纸面向里的匀强磁场，矩形金属线圈abcd绕轴ad匀速转动的周期为T，此时bc边正向纸面内转动．规定线圈中沿abcd为电流的正方向，从bc边进入磁场开始计时，下图中能正确反映线圈中电流规律的图像为：(　 )

2．如图在垂直纸面向里的匀强磁场的边界上，有两个质量和电量均相同的正、负离子(不计重力)，从O点以相同的速度先后射入磁场，入射方向与边界成θ角，则正、负离子在磁场中(　 )

A、运动时间相同

B、运动轨迹的半径相同

C、重新回到边界时速度的大小和方向相同

D、重新回到边界时与O点的距离相等

1．如图所示正方形区域abcd中充满匀强磁场，一个氢核从ad的中点m沿垂直于ad边又垂直磁场的方向以一定速度射入磁场，正好从ab边中点n射出磁场，现将磁感应强度变为原来的2倍，其它条件不变，则氢核射出磁场的位置是(　 )

A、在b、n之间　　 B、在n、a之间　　 C、a点　　 D、在a、m之间

18、某电站发电机输出功率P₁=4.5kW，输出电压U₁=250V，将电能远距离输送到用电区去，输电线电阻r=25，线路上功率损失为输出功率的5%，用户需要U₄=220V电压，则所用升压变压器和降压变压器的原、副线圈匝数比各是多少？

17．如图，边长为2L、每边电阻为R的正方形线圈质量为m，由静止开始下落，并穿过高度为L、磁感应强度为B的匀强磁场。已知线圈bc进入磁场时恰好匀速，且ad边离开磁场时的速度为v求： (1)画出线圈中产生的感应电流i随距离L变化的关系图像(以bc边刚进入磁场开始计时) (2)线圈刚进入磁场时的速度和下落高度是多少? (3)线圈通过磁场区域共释放的焦耳热Q?

16．如图所示，有一磁感强度B=0.1T的水平匀强磁场，垂直匀强磁场放置一很长的金属框架，框架上有一导体ab保持与框架边垂直、由静止开始下滑．已知ab长10cm，质量为0.1g，电阻为0.1Ω，框架电阻不计，取g=10m/s²．求：

(1)导体ab下落的最大加速度和最大速度；

(2)导体ab在最大速度时产生的电功率．

15、如图所示，在虚线MN的上方存在磁感应强度为B的匀强磁场，方向垂直于纸面向内，质子和α粒子以相同的速度v₀由MN上的O点以垂直MN且垂直于磁场的方向射入匀强磁场中，再分别从MN上的A、B两点离开磁场。已知质子的质量为m，电荷为e，α粒子的质量为4m，电荷为2e。忽略带电粒子的重力及质子和α粒子间的相互作用。求：

⑴A、B两点间的距离 ⑵α粒子在磁场中运动的时间。

14、图中为示波器面板，屏幕上显示的是一亮度很低，线条较粗且模糊不清的波形.(1)若要增大显示波形的亮度，应调节_______旋钮.

(2)若要屏上波形线条变细且边缘清晰，应调节_______旋钮.

(3)若要将波形曲线调至屏中央，应调节_______和_______旋钮.

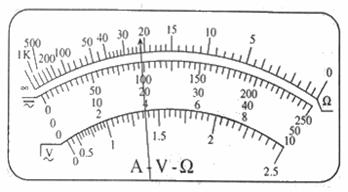

13、一多用电表的电阻有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确在进行测量，应换到＿＿＿档，如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是＿＿＿＿＿＿＿＿＿，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是____________Ω。
