19、(7分)如图所示。变压器原线圈输入电压为220V，副线圈输出电压为36V，两只灯泡的额定电压均为36V，L₁额定功率为12W，L₂额定功率为6W。试求：

(1)该变压器的原副线圈匝数比。

(2)两灯均工作时原线圈的电流，以及只有L₁工作时原线圈中的电流。

18、如图所示。A、B两个闭合圆形线圈用同样的导线制成，匝数均为10匝，半径R_A＝2R_B，，B圆环内有磁感应强度均匀减小的匀强磁场，则A、B线圈中的感应电动势大小之比为　　　　　 ，感应电流大小之比为　　　　　 。

17、如图所示。粗细均匀的电阻为r的金属圆环放在磁感应强度为B的垂直环面的匀强磁场中，圆环的直径为d。长为d、电阻为r／2的金属棒ab在中点处与环相切，现使ab始终以垂直于棒的、大小为V的速度向左运动，到达圆环的直径位置时，ab棒两端的电势差大小为　　　　　　　　　 。

16、把一个用丝线悬挂的铅球放在电路中的线圈上方，如图所示。在下列三种情况下悬挂铅球的丝线所受的拉力与铅球不在线圈上方时比较：

(1)当滑动变阻器的滑动端向右移动时，拉力　　　 。

(2)当滑动变阻器的滑动端向左移动时，拉力　　 　　。

(3)当滑动变阻器的滑动端不移动时，拉力　　　 。

(填“变小”，“变大”或“不变”)

14、如图所示。放在磁感应强度为1.0T的匀强磁场中的导体abc中通有方向由a到b到c、大小为2.0A的电流。ab=0.3m，bc=0.4m。则该导体受到的安培力大小为　　　　　　 ，方向为　　　　　　　 。

13、一个阻值恒定的电阻，当两端加上10V的直流电压时测得它消耗的功率为P；当两端加上某一正弦交变电压时，测得它消耗的功率为P／2。由此可知该交变电压的有效值为　　　　　　 　V，最大值为　　　　　　 　V。

12、电感和电容均对交变电流有阻碍作用，且阻碍作用的大小与交变电流的频率有关。当交变电流的频率增大时，接在该交变电路中的电感对交变电流的阻碍作用　　　　 ，接在该交变电路中的电容对交变电流的阻碍作用　　　　 。(填“增大”、“减小”)

11、按照你对以下几种传感器的理解填写下面表格中的空格中的内容。

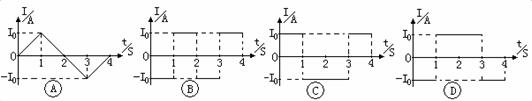

10、矩形线圈abcd固定在匀强磁场中，磁感线的方向与导线框所在的平面垂直。规定磁场的正方向垂直纸面向里，磁感应强度B随时间t变化的规律如图所示。若规定顺时针方向为感应电流i的正方向。下列i-t图中正确的是(　　 )

9、电学中的库仑定律、欧姆定律、法拉第电磁感应定律(有关感应电动势大小的规律)、安培定律(磁场对电流作用的规律)都是一些重要的物理规律。如图所示为远距离输电系统的示意图(为了简单设用户端接的是使电动机)，下列选项中正确的是(　　 )

A、发电机发电的主要原理是库仑定律，变压器变压的主要原理是欧姆定律，电动机通电后转动的主要原理是法拉第电磁感应定律

B、发电机发电的主要原理是法拉第电磁感应定律，变压器变压的主要原理是法拉第电磁感应定律，电动机通电后转动的主要原理是安培定律

C、发电机发电的主要原理是欧姆定律，变压器变压的主要原理是库仑定律，电动机通电后转动的主要原理是库仑定律

D、发电机发电的主要原理是安培定律，变压器变压的主要原理是欧姆定律，电动机通电后转动的主要原理是库仑定律
