7．转动轴与磁感线平行。如图磁感应强度为B的匀强磁场方向垂直于纸面向外，长L的金属棒oa以o为轴在该平面内以角速度ω逆时针匀速转动。求金属棒中的感应电动势。

★8．如图所示是测量通电螺线管A内部磁感应强度B及其与电流I关系的实验装置。将截面积为S、匝数为N的小试测线圈P置于螺线管A中间，试测线圈平面与螺线管的轴线垂直，可认为穿过该试测线圈的磁场均匀。将试测线圈引线的两端与冲击电流计D相连。拨动双刀双掷换向开关K，改变通入螺线管的电流方向，而不改变电流大小，在P中产生的感应电流引起D的指针偏转。

(1)将开关合到位置1，待螺线管A中的电流稳定后，再将K从位置1拨到位置2，测得D的最大偏转距离为d_m，已知冲击电流计的磁通灵敏度为D_φ， D_φ＝，式中为单匝试测线圈磁通量的变化量。则试测线圈所在处磁感应强度B＝________________；若将K从位置1拨到位置2的过程所用的时间为Δt，则试测线圈P中产生的平均感应电动势ε＝_________________。

(2)调节可变电阻R，多次改变电流并拨动K，得到A中电流I和磁感应强度B的数据，见右表。由此可得，螺线管A内部在感应强度B和电流I的关系为B＝＿＿＿＿＿＿＿＿。

(3)(多选题)为了减小实验误差，提高测量的准确性，可采取的措施有

(A)适当增加试测线圈的匝数N

(B)适当增大试测线圈的横截面积S

(C)适当增大可变电阻R的阻值

(D)适当拨长拨动开关的时间Δt

★9．均匀导线制成的单匝正方形闭合线框abcd，每边长为L，总电阻为R，总质量为m。将其置于磁感应强度为B的水平匀强磁场上方h处。如图所示，线框由静止起自由下落，线框平面保持在竖直平面内，且cd边始终与水平的磁场边界面平行。当cd边刚进入磁场时，

(1)求线框中产生的感应电动势大小；

(2)求cd两点间电势差的大小；

(3)若此时线框的加速度刚好为零，求线框下落的高度h所应满足的条件。

6．在匀强磁场中，有一个接有电容器的单匝导线回路如图5所示，已知磁场以5×10^－2T/s的速率增加，则电容器带电荷量为_____________C

4．如图 所示，在绝缘光滑水平面上，有一个边长为L的单匝正方形线框abcd，在外力的作用下以恒定的速率v向右运动进入磁感应强度为B的有界匀强磁场区域。线框被全部拉入磁场的过程中线框平面保持与磁场方向垂直，线框的ab边始终平行于磁场的边界。已知线框的四个边的电阻值相等，均为R。求：

　 (1)在ab边刚进入磁场区域时，线框内的电流大小；

　 (2)在ab边刚进入磁场区域时，ab边两端的电压；

　 (3)在线框被拉入磁场的整个过程中，线框中电流产生的热量。

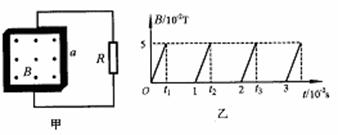

　 5．一个正方形线圈边长a=0.20m，共有n=100匝，其总电阻r=4.0。线圈与阻值R=16的外电阻连成闭合回路，如图15甲所示。线圈所在区域存在着分布均匀但强弱随时间变化的磁场，磁场方向垂直线圈平面，其磁感应强度B的大不随时间作周期性变化的周期T=1.0×10^-2s，如图15乙所示，图象中、……。求：

　 (1)0-t₁时间内，通过电阻R的电荷量；

　 (2)t=1.0s内电通过电阻R所产生的热量；

3．如图11－2所示，以边长为50cm的正方形导线框，放置在B=0.40T的匀强磁场中。已知磁场方向竖直向上，线框电阻为100Ω，求线框绕其一边从水平方向转至竖直方向的过程中通过导线横截面积的电量。

2．如图所示，在跟匀强磁场垂直的平面内放置一个折成锐角的裸导线MON，∠MON=α。在它上面搁置另一根与ON垂直的导线PQ，PQ紧贴MO、ON并以平行于ON的速度V，从顶角O开始向右匀速滑动，设裸导线单位长度的电阻为R₀，磁感强度为B，求回路中的感应电流。

1.感应电动势产生的条件是：(　 )

A.导体必须做切割磁感线运动；

B.导体回路必须闭合，且回路所包围面积内的合通量发生变化；

C.无论导体回路是否闭合，只要它包围或扫过的面积内的磁通量发生变化；

D.闭合回路产生了感生电流．

13．如图11所示，实线为t₁=0时刻的图象，虚线为t₂=0.1s时刻的波形，求：

(1)若波的传播方向为+x方向，波速多大；

(2)若波的传播方向为-x方向，波速多大；

(3)若波速为450m／s，波沿什么方向传播．

12．一列波沿+x轴方向传播，当x₁=10m的A点位于波峰时，x₂=140m的B点位于波谷，在A、B之间有6个波峰，振源的振动周期为0.2s，求：

(1)波的速度；

(2)B点从波谷开始经多少时间位于波峰？

11．一列波的波速为0.5m／s，某时刻的波形图如图10所示，经过一段时间(小于一个周期)后波形如细线所示，这段时间可能是____s或____s．

10．一列横波在向右传播过程中，a和b两个质点在某一时刻处于如图8所示的位置，其中b在平衡位置，a在最大位移处，在波的传播方向上，a、b两质点相距35cm，且大于一个波长而小于两个波长，则该波波长可能为____，画出相应波形图．
