4．如图正方形的边长为4cm，则图中阴影部分

的面积为　　　 cm²．

3．如图在Rt△ABC中，∠C=90°∠B=30°，AB=2，

　 则AC=　　 。

2．=　　　　 　。

1．在实数 ，，　 　， ， 　中是　　　　　 无理数 。

2．某同学测量一只未知阻值的电阻．

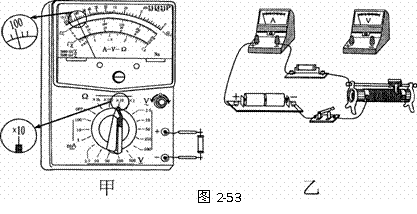

(1)他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图2-53(甲)所示．请你读出其阻值大小为_____________．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？答：_________________．

(2)若该同学再用“伏安法”测量该电阻，所用器材如图2-53(乙)所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．

(3)该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将___________(填“大于”、“小于”或“等于”)被测电阻的实际阻值．

高考链接

把一只电阻和一只晶体二极管串联，装在盒子里，盒子外面只露出三个接线柱A、B、C。如图2-54所示，今用多用电表的欧姆档进行测量，测量的电阻值如下表所示，试在虚线框画出盒内元件的符号和电路。

1．一只灵敏电流表满偏电流为200μA，把它改装成欧姆表后，用它测量10kΩ电阻时，表针恰好指在100μA处，用它测量另一只电阻R_x时，表针指在50μA处，则R_x=　　　　　 。

5．如图2-52所示是把量程为3mA的电流表改装成欧姆表的示意图，其中E₁=1.5V。结束后若将原电流表3mA刻度处定为零阻值位置，则2mA刻度处应标多少？ImA刻度处应标多少？

提速训练

4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R相比　　　　　　　 (　 　　 )

A．R’=R　　 　　 B．R’＞R　 　

C．R’＜R　 　　 D．无法确定

3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为(　 )

A．100Ω，100Ω　　　 B．200Ω，100Ω

C．50Ω， 100Ω　 　 D．100Ω，200Ω

2．用多用电表的欧姆档(×1KΩ)检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明　　　　　　　　　 　　　　　(　　 )

A．二极管加有正向电压，故测得电阻很小

B．二极管加有反向电压，故测得电阻很大

C．此时红表笔接的是二极管的正极

D．此时红表笔接的是二极管的负极
