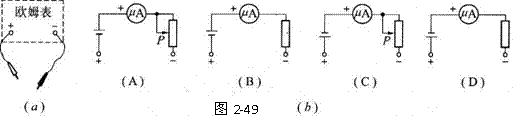

1．如图2-49 (a)所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的图　 (　　 ).

7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I_g=300μA，内阻r_g=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势1.5V，用它测量电阻R_x，能准确测量的阻值范围是(　　 )　　

A．30kΩ∽80KΩ　　 B．3kΩ∽8kΩ　　　

C．300Ω∽800Ω　　 D．30Ω∽80Ω

课后巩固

6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值　　　　　　　　　　 (　　　 )

A．接近1210Ω　　　　　　　 B．接近5.5Ω

C．明显大于1210Ω　　　　　 D．明显小于1210Ω

5．把一个量程为5mA的电流表改装成欧姆表R×1档，电流表的内阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是　　　　　　　　　　　　　　　　　　　　　 (　 　)

A．50Ω　　 B．100Ω　　　 C．16.7Ω　　 D．400Ω

4．下列说法中正确的是　　　　　　　　　　　　　　　　　　 (　 　)

　　 A．欧姆表的每一档的测量范围是0~∞

　　 B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的

　　 C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大

　　 D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小

3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(+)插孔，则

A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表

B．两者电流都从红表笔流入多用表

C．两者电流都从红表笔流出多用表

D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表

2．用多用电表欧姆档测电阻时，下列说法正确的是　　　　(　)

A.测量前必须调零，而且每测一次电阻都要重新调零

B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好

C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量

D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档

1．关于多用电表上的电阻刻度线，下列说法正确的是　　　　　　　 (　)

A.零电阻刻度线与零电流刻度线重合

B.零电阻刻度线与电流表满偏刻度线重合

C.电阻刻度是不均匀的，电阻值越大，刻度线越密

D.电阻刻度是不均匀的，电阻值越小，刻度线越密

14．如图所示，质量为m=50g，长l=10cm的铜棒，用长度相等的两根轻软导线悬吊在竖直向上的匀强磁场中，导线跟铜棒的接触良好，磁感应强度B=0.5T。当导线中通入某恒定电流后，铜棒恰能偏离竖直方向θ＝37°而保持静止状态，求铜棒中所通恒定电流的大小和方向。(已知sin37º=0.6，cos37º=0.8)

13．如图所示，一段质量为m=40g、水平部分长L=20cm的∏形导线,处在B=1.0T的匀强磁场中，磁场方向水平。导线的两端分别插入两个水银槽中，两槽中水银与一带电键K的电源相连，当K接通时，导线从水银槽里跳起的高度为h=20cm，求K接通瞬间，通过导线的电量。
