7．一质点作简谐运动，其位移x与时间t的关系曲线如图所示．由图可知，在t =4s时，质点的(　 　　　　)

A．速度为正的最大值，加速度为零

B．速度为负的最大值，加速度为零

C．速度为零，加速度为正的最大值

D．速度为零，加速度为负的最大值

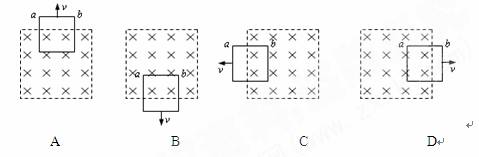

6．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a、b两点间的电势差绝对值最大的是(　　　 )

5．在电能输送过程中，若输送的电功率一定，则在输电线上损耗的功率(　　　 )

A．随输电线电阻的增大而增大

B．和输送电压的平方成正比

C．和输送电压的平方成反比

D．和输电线上电流强度的平方成正比

4.关于楞次定律的说法，下述正确的是(　　　　 )

A.感应电流的磁场方向总是与外磁场的方向相反

B.感应电流的磁场方向总是与外磁场的方向相同

C.感应电流的磁场方向取决于磁通量是增大还是减小

D.感应电流的磁场总是阻碍原来磁场的变化

3．一个按正弦规律变化的交流电的图象如图所示，根据图象可以知道(　　 )

A．该交流电流的频率是0. 02Hz

B．该交流电流的有效值是14.14A

C．该交流电流的瞬时值表示式是i=20sin0.02t(A)

D．该交流电流的周期是0.02s

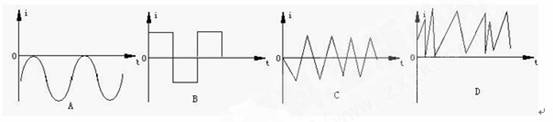

2.如图所示中的各电流中是交流电的是 (　　　 )

1．对电磁感应现象，下列说法中正确的是(　　　 )

A．只要有磁通量穿过回路，回路中就有感应电流

B．只要闭合回路在做切割磁感线运动，回路中就有感应电流

C．只要穿过闭合回路的磁通量足够大，回路中就有感应电流

D．只要穿过闭合回路的磁通量发生变化，回路中就有感应电流

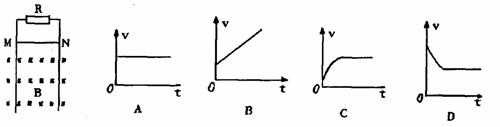

10、如下左图所示，两根竖直放置的光滑平行轨道，其一部分处于垂直导轨所在平面，且有上下水平边界的匀强磁场中，一根金属杆MN呈水平状沿导轨滑下，在与导轨和电阻R组成的闭合电路中(其他电阻不计)，当金属杆MN进入磁场区后，其运动的速度图像可能是如下右图中的w_w w. k#s5_

9、质谱仪是一种测定带电粒子质量和分析同位素的重要工具， 它的构造原理如图所示，离子源S产生的各种不同正离子束(速度可看作为零)，经加速电场加速后垂直进入有界匀强磁场，到达记录它的照相底片P上，设离子在P上的位置到入口处S₁的距离为x，可以判断

A．若离子束是同位素，则x越大，离子质量越小

B．若离子束是同位素，则x越大，离子质量越大

C．只要x相同，则离子的荷质比一定相同

D．只要x相同，则离子质量一定相同w_w w. k#s5_

8、如图所示，有a、b、c、d四个离子，它们带等量同种电荷，质量不等，有m_a=m_b＜m_c=m_d，以不等的速率v_a＜v_b=v_c＜v_d进入速度选择器后，有两种离子从速度选择器中射出，进入B₂磁场，由此可判定　　　

A．射向A₂的是b离子；　 B．射向A₁的是c离子；

C．射向P₁的是a离子；　 D．射向P₂的是d离子。
