5．传感器是一种采集信息的重要器件，图是由电容器作为传感器来测定压力变化的电路，

当待测压力F向上作用于可动膜片电极上时，以下说法中正确的

A．若F正在变大，电路中一定有从a到b的电流

B．若F正在变大，电路中一定有从b到a的电流

C．只要F向上，电路中就有从a到b的电流

D．只要F向上，电路中就有从b到a的电流

4．用某种色光照射到金属表面时，金属表面有光电子飞出，如果光的强度减弱而频率不

变，则

A．光的强度减弱到某一最低数值时，仍有光电子飞出

B．光的强度减弱到某一最低数值时，就没有光电子飞出

C．光电子从金属表面逸出时的最大初动能减小

D．单位时间内飞出的光电子数目不变

3．一束单色光斜射到厚平板玻璃的一个表面上，经两次折射后从玻璃板另一个表面射出，出射光线相对于入射光线侧移了一段距离。在下列情况下，出射光线侧移距离最小的是

A．红光以30°的入射角入射　　　　　　　 B．红光以45°的入射角入射

C．紫光以30°的入射角入射　　　　　　　 D．紫光以45°的入射角入射

2．图甲是利用沙摆演示简谐运动图象的装置.当盛沙的漏斗下面的薄木板被水平匀速拉出

时，做简谐运动的漏斗漏出的沙在板

上形成的曲线显示出沙摆的振动位移

随时间的变化关系.已知木板被水平拉

动的速度为0.20m/s，图乙所示的一

段木板的长度为0.80m，则这次实验

沙摆的摆长为(取g =π²)

A.0.56m　 　　　　B.0.65m　　　 　　C.1.00m　　　 　　　D.2.25m

1．一简谐横波在x轴上传播，波源振动周期T=0.1s，在

某一时刻的波形如图所示，且此时a点向上运动，则

A．波速为20m/s，波向x轴正方向传播

B．波速为10m/s，波向x轴负方向传播

C．波速为20m/s，波向x轴负方向传播

D．波速为10m/s，波向x轴正方向传播

17．(10分)如图所示，虚线AO与沿水平方向的x轴的夹角为135°，x轴上、下方分别有如图所示的水平向右的匀强电场E₁和竖直向上的匀强电场E₂,且电场强度E₁＝E₂＝20N/C，x轴下方还存在垂直于纸面向外的匀强磁场B,已知磁感应强度B=20T.现将一个带正电微粒从虚线AO上的A点由静止释放,微粒恰能沿AO做直线运动.A点离原点O的距离d=m,重力加速度g取10m/s².求:

⑴微粒从进入磁场区域开始到离开磁场区域所经历的时间t;

⑵微粒第一次回到OA直线上的某位置时, 离原点O的距离L.

白鹭洲中学2009-2010学年度下学期5月份月考

16．(9分)如图所示，两足够长平行光滑的金属导轨MN、PQ相距为L，导轨平面与水平面夹角α＝30°，导轨上端跨接一定值电阻R，导轨电阻不计．整个装置处于方向竖直向上的匀强磁场中，长为L的金属棒cd垂直于MN、PQ放置在导轨上，且与导轨保持电接触良好，金属棒的质量为m、电阻为r，重力加速度为g，现将金属棒由静止释放，当金属棒沿导轨下滑距离为s时，速度达到最大值v_m．求：

(1)金属棒开始运动时的加速度大小；

(2)匀强磁场的磁感应强度大小；

(3)金属棒沿导轨下滑距离为s的过程中，电阻R上产生的电热．

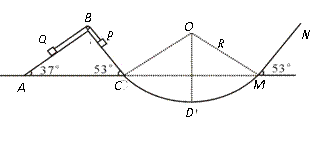

15．(10分)如图所示，半径R=0.5m的光滑圆弧面CDM分别与光滑斜面体ABC和斜面MN相切于 C、M点，O为圆弧圆心，D为圆弧最低点．斜面体ABC固定在地面上，顶端B安装一定滑轮，一轻质软细绳跨过定滑轮(不计滑轮摩擦)分别连接小物块P、Q (两边细绳分别与对应斜面平行)，并保持P、Q两物块静止．若PC间距为L₁=0.25m，斜面MN足够长，物块P质量m₁=3kg，与MN间的动摩擦因数，(sin53°=0.8，cos53°=0.6，g=10m/s²)。求：

(1)小物块Q的质量m₂；

(2)烧断细绳后，物块P第一次到达D点时对轨道的压力大小；

(3)烧断细绳后，物块P在MN斜面上滑行的总路程．

14．(6分)一列向右传播的简谐横波传到如图所示位置，波速大小为0．6m/s，P质点的横坐标x=0．96m。从图中状态开始计时，求：

　 (1)P点刚开始振动时，振动方向如何？

　 (2)经过多长时间，P点第一次达到波谷？

　 (3)经过多长时间，P点第二次达到波峰？

13. (9分)如图所示，有一截面是直角三角形的棱镜ABC，∠A=30º.它对红光的折射率为n₁.对紫光的折射率为n₂.在距AC边d处有一与AC平行的光屏。现有由以上两种色光组成的很细的光束垂直AB边射入棱镜.

　 (1)红光和紫光在棱镜中的传播速度比为多少？

　 (2)为了使红光能从AC面射出棱镜，n₁应满足什么条件？

　 (3)若两种光都能从AC面射出，求在光屏MN上两光点间的距离.
