1、如图为一攀岩运动员正沿竖直岩壁缓慢攀登，由于身背较重的行囊，重心上移至肩部的O点，总质量为60kg。此时手臂与身体垂直，手臂与岩壁夹角为53°。则手受到的拉力和脚受到的作用力大小分别为(　 )(设手、脚受到的作用力均通过重心O，g取10m/s²，sin53°=0.8, cos53°=0.6)

A、360N　 480N　　　

B、480N　 360N

C、450N　 800N　

D、800N　 450N

19．(14分)如图所示为质谱仪的原理图，A为粒子加速器，电压为U₁；B为速度选择器，磁场与电场正交，磁感应强度为B₁，板间距离为d；C为偏转分离器，磁感应强度为B₂。今有一质量为m、电量为q的正离子经加速后，恰好通过速度选择器，进入分离器后做半径为R的匀速圆周运动，求：

⑴粒子的速度v

⑵速度选择器的电压U₂

⑶粒子在B₂磁场中做匀速圆周运动的半径R。

18.(12分)如图所示,一个质量m=16g、长d=0.5m、宽L=0.1m、电阻R=0.1Ω的矩形线框从高处自由落下,经过5m高度,下边开始进入一个跟线框平面垂直的匀强磁场.已知磁场区域的高度h=1.55m,线框进入磁场时恰好匀速下落(g取10m／s²).问：(1)磁场的磁感应强度多大?

(2)线框下边将要出磁场时的速率多大?

17．(10分)交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=311sin100πt(V)，给电阻R=8Ω的用电器供电，则

　(1)通过用电器的电流为多少？

(2)电源输出功率和发电总功率为多少？

16、(12分)有一待测的电阻器R_x，其阻值约在40-50Ω之间，实验室准备用来测量该电阻值的实验器材有：

电压表V(量程0-10 V，内电阻约20 kΩ) ;

电流表A1,(量程0-500 mA，内电阻约20Ω);

电流表A2,(量程0-300 mA，内电阻约4Ω) ;

滑动变阻器R1,(最大阻值为10Ω,额定电流为2 A) ;

滑动变阻器R2(最大阻值为250Ω，额定电流为0.1 A);

直流电源E(电动势为9V，内电阻约为0. 5Ω);

开关及若干导线．

实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I－U图线．

(1)电流表应选用　　 ．(选填器材代号，2分)

(2)滑动变阻器选用　　　 (选填器材代号，2分)

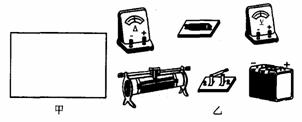

(3)请在如图甲所示的方框内画出实验电路图，并将图乙中器材连成符合要求的电路．

15、如图,当变阻器R的滑片P向右移动时,流过电阻R′的电流方向是________.

14、某变电站用220V的电压送电,导线损失电功率是输出功率的20%.若要使导线损失电功率是输出功率的5%,则输出的电压应变为_______v.

13、将一电量为-l.6×10^－8C的负电荷在电场中从A点移动到B点，克服电场力做功为6.4×10^－6J，则AB两点间电势差为______V.

12、如图所示，带电平行板中匀强磁场方向水平垂直纸面向里，某带电小球从光滑绝缘轨道上的a点自由滑下，经过轨道端点P进入板间后恰能沿水平作直线运动.现使小球从较低的b点开始下滑，经P点进入板间，在板间的运动过程中( ).

A．其动能将会增大

B．其电势能将会增大

C．小球所受的洛伦兹力将会增大

D．小球受到的电场力将会增大

11.如图所示,在水平面上有一固定的u形金属框架,框架上置一金属杆ab.在垂直纸面方向有一匀强磁场,下列情况中可能的是( )

A．若磁场方向垂直纸面向外,并且磁感应强度增大时,杆ab将向右移动

B．若磁场方向垂直纸面向外,并且磁感应强度减小时,杆ab将向右移动

C．若磁场方向垂直纸面向里,并且磁感应强度增大时,杆ab将向右移动

D．若磁场方向垂直纸面向里,并且磁感应强度减小时,杆ab将向右移动
