24．如图所示。一块涂有碳黑的玻璃板，质量为2kg，在拉力F=24 N的作用下，由静止开始竖直向上做匀加速运动．一个装有水平振针的振动的固定电动音叉在玻璃板上画出了图示曲线，量得OA=1cm，OB=4cm，OC=9cm。求电动音叉的振动频率的大小。(g=10m/s²)

23．现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图l所示的光具座上组装成双缝干涉装置，用以测量红光的波长。

　 (1)将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为C、　　　 、　　　 、　　　　 、A；

　 (2)本实验的步骤有：

①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；

②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；

③用米尺测量双缝到屏的距离；

④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离。

在操作步骤②时还应注意　　　　　　　 和　　　　　　　　 。

　 (3)对于某种单色光，为了增加相邻亮纹(暗纹)间的距离，可采取　　　　　　　 或

　　　　　　 的方法。

22．(1)右图中游标卡尺读数为　　　　　　 cm。

　 (2)在“用单摆测重力加速度”的实验中。

某同学的操作步骤为：

a．取一根细线，下端系住直径为d的金属小球，上端固定在铁架台上

b．用米尺量得细线长度

c．在细线偏离竖直方向5°位置释放小球

d．用秒表记录小球完成n次全振动所用的总时间t，得到周期

e．用公式计算重力加速度

按上述方法得出盼重力加速度值与实际值相比　　　　　 (选填“偏大”、“相同”或“偏小”)。

21．如图所示，回路竖直放在匀强磁场中，磁场的方向垂直于回路平面向外。导体AC可以贴着光滑竖直长导轨下滑。设回路的总电阻恒定为R，当导体AC从静止开始下落后，下面叙述中正确的说法有　　　　　　　　　 (　　 )

　　　 A．导体下落过程中，机械能守恒　　

　　　 B．导体加速下落过程中，导体减少的重力势能全部转化为在

电阻上产生的热量

　　　 C．导体加速下落过程中，导体减少的重力势能转化为导体增

加的动能和回路中增加的内能

　　　 D．导体达到稳定速度后的下落过程中，导体减少的重力势能

大于回路中增加的内能

20．一束光穿过介质l、2、3(三种介质的界面平行)时，

光路如右下图所示，则　　　　　　　　　　　　　　 (　　 )

　　　 A．介质l的折射率最大

　　　 B．介质2是光密介质

　　　 C．光在介质3中的速度最大

　　　 D．当入射角由45。逐渐增大时，在1、2分界面

上可能发生全反射

19．如图，沿轴正方向传播的一列简谐横渡在某时刻的波形图为一正弦曲线，其波速为200 m／s，下列说法中错误的是　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．图示时刻质点的加速度将减小　　

　　　 B．从图示时刻开始，经过0．0l s，质点

通过的路程为

　　　 C．若此波遇到另一列波并发生稳定于涉现象，

则另一列波的频率为50 Hz

　　　 D．若该波传播中遇到宽约4 m的障碍物能发生明星的衍射现象

18．一个矩形线圈在匀强磁场中转动产生的交流电，下列说法错误的是　　　　　　　　　　　　 (　　 )

　　　 A．频率是50 Hz　　 　　　　　　　　　　　　　　　

　　　 B．有效值为

　　　 C．当时，有最大值　　

　　　 D．当时，穿过线圈平面磁通量最大

25．所示，“目”字形轨道的每一短边的长度都等于，只有四根平行的短边有电阻，阻值都是r，不计其它各边电阻。使导轨平面与水平面成夹角固定放置，如图乙所示。一根质量为m的条形磁铁，其横截面是边长为的正方形，磁铁与导轨间的动摩擦因数为，磁铁与导轨间绝缘。假定导轨区域内的磁场全部集中在磁铁的端面，并可视为匀强磁场，磁感应强度为B，方向垂直导轨平面。开始时磁铁端面恰好与正方形3重合，现使其以某一初速度下滑，磁铁恰能匀速滑过正方形2，直至磁铁端面恰好与正方形l重合。已知重力加速度为g。求：

　 (1)上述过程中磁铁运动经历的时间；

　 (2)上述过程中所有电阻消耗的电能。

B卷(第二套)(满分50分)

24．一皮带传动装置如图所示，皮带的速度足够大。一根质量不计、劲度系数为的弹簧一端固定，另一端连接一个质量为m的滑块，已知滑块与皮带间的动摩擦因数为。当滑块放到皮带上时，弹簧的轴线恰好水平，若滑块放到皮带上的瞬间，滑块的速度为零，且弹簧正好处于自由长度，则当弹簧第一次伸长到最大时，滑块与皮带间所产叠的热量是多少?(已知弹簧掇子周期)

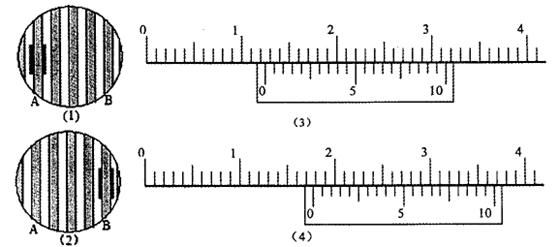

23．某同学在做“双缝干涉测定光的波长“实验时，第一次分划板中心刻线对齐第2条亮纹的中心时(如图1中的A)，游标卡尺的示数如图3所示，第二次分划板中心刻线对齐第6条亮纹时(如图2中的B)，游标卡尺的示数如图4所示。已知双缝间距d=0．5 mm，双缝到屏的距离L=1 m。则：

　 (1)图3中的游标卡尺的示数为　　　　　　　　 cm；

　 (2)图4中的游标卡尺的示数为　　　　　　　 cm；

　 (3)所测光波的波长为　　　　　　　　　 m。(保留两位有效数字)
