2．如图所示，轻绳MO和NO共同吊起质量为m的重物。MO与　 NO垂直，MO与竖直方向的夹角θ= 30°。已知重力加速度为g。则　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　　 A．MO所受的拉力大小为

　　　 B．MO所受的拉力大小为

　　　 C．NO所受的拉力大小为

　　　 D．NO所受的拉力大小为2mg

1．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．匀速圆周运动是加速度不变的运动

　　 B．简谐运动是加速度不变的运动

　　　 C．当物体做曲线运动时，所受的合外力一定不为零

　　　 D．当物体速度为零时，加速度一定为零

20．(12分)如图所示，水平面上有两根相距0.5m的足够长的平行金属导轨MN和PQ，它们的电阻可忽略不计，在M和 P之间接有阻值为R的定值电阻，导体棒ab长L＝0.5m，其电阻为r，与导轨接触良好.整个装置处于方向竖直向上的匀强磁场中，磁感应强度B＝0.4T.现使ab以v ＝10m／s的速度向右做匀速运动.

(1)ab中的感应电动势多大?

(2)ab中电流的方向如何?

(3)若定值电阻R＝3.0Ω,导体棒的电阻r＝1.0Ω,，则电路中的电流多大?

19．(12分)如图所示，MN表示真空室中垂直于纸面放置的感光板，它的一侧有匀强磁场，磁场方向垂直于纸面向里，磁感应强度大小为B. 一个电荷量为q的带电粒子从感光板上的狭缝O处以垂直于感光板的初速度v射入磁场区域，最后到达感光板上的P点. 经测量P、O间的距离为l，不计带电粒子受到的重力. 求：

(1)带电粒子所受洛伦兹力的大小

(2)带电粒子的质量大小.

18．(10分)在图所示的电路中，电源的电动势E = 6.0 V，内电阻r = 1.0 Ω，外电路的电阻R = 5.0 Ω. 闭合开关S. 求：

(1)通过电阻R的电流Ⅰ

(2)电阻R消耗的电功率P

17．(10分)电场中某区域的电场线如图所示， A、B是电场中的两点. 一个电荷量q = +4.0×10^-8 C的点电荷在A点所受电场力F_A=2.0×10^-4 N，将该点电荷从A点移到B点，电场力做功W = 8.0×10^-7J . 求：

(1)A点电场强度的大小E_A

(2)A、B两点间的电势差U

16.(8分)某同学用如图所示电路,测绘标有“3.8V,0.3A”的小灯泡的灯丝电阻R 随电压U变化的图像.

①除了导线和开关外,有以下一些器材可供选择：

电流表：A₁(量程100mA，内阻约2Ω)、A₂(量程0.6A，内阻0.3Ω)；

电压表：V₁(量程5V，内阻约5kΩ)、V₂(量程15V，内阻约15kΩ)；

滑动变阻器：R₁(阻值范围0-100Ω)、R₂(阻值范围0-2kΩ)；

电源：E₁(电动势为1.5V，内阻为0.2Ω)、E₂(电动势为4V,内阻约为0.04Ω).

为了调节方便,测量准确,实验中应选用电流表_______,电压表______, 滑动变阻器__________,电源_________.(填器材的符号)

②根据实验数据,计算并描绘出R-U的图像如右上图所示.由图像可知,此灯泡在不工作时,灯丝电阻为________；当所加电压为3.00V时,灯丝电阻为 _____,灯泡实际消耗的电功率为_____W.

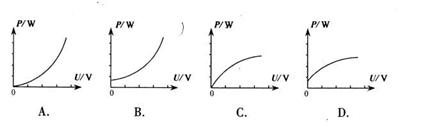

③根据R-U图像,可确定小灯泡耗电功率P与外加电压U的关系.符合该关系的示意图是下列图中的__________.

15．(4分)在用阴极射线管研究磁场对运动电荷作用的实验中，将阴极射线管的A、B两极连在高压直流电源的正负两极上.从A极发射出电子，当将一蹄形磁铁放置于阴极射线管两侧，显示出电子束的径迹如图所示，则阴极射线管的A极应接在电源的　　 极上(选填“正”或“负”)；蹄形磁铁的C端为　　　　　 极(选填“N”或“S”)

14. (4分)磁场具有能量,磁场中单位体积所具有的能量叫做能量密度,其值为B²/2μ,式中B是磁感应强度,μ是磁导率,在空气中μ为一已知常数.为了近似测得条形磁铁磁极端面附近的磁感应强度B,一学生用一根端面面积为A的条形磁铁吸住一相同面积的铁片P,再用力将铁片与磁铁拉开一段微小距离Δl,并测出拉力F,如图所示.因为F所作的功等于间隙中磁场的能量,所以由此可得磁感应强度B与F、A之间的关系为B＝________

13．(4分)目前世界上正在研究的一种新型发电机叫磁流体发电机，图表示它的发电原理：将一束等离子体(即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体上来说呈电中性)喷入磁场，由于等离子体在磁场力的作用下运动方向发生偏转，磁场中的两块金属板A和B上就会聚集电荷，从而在两板间产生电压. 请你判断：在图示磁极配置的情况下，金属板　　 (选填“A”或“B”)的电势较高，通过电阻R的电流方向是　　　　　 (选填“a→b”或“b→a”).
