26．如图中的实线是某简谐横波某时刻的波形图像，虚线是经过0.2s时的波形图像。

(1)假定该波的周期大于0.2秒且波向左传播，则它在0.2s内传播的距离为多少?

(2)若这列波向右传播，求它的最大周期。

25．如图所示，交流发电机的矩形线圈在B=0.2T的匀强磁场中绕中轴线匀速转动(初始位置线圈平面与B垂直, 如图)，线圈的面积为S=100cm²，匝数为N=500匝，线圈的电阻为r=5Ω，负载的电阻为R=25Ω，已知电压表的示数为300V，求：

(1)该交变电流电源电动势瞬时值的表达式。

(2)此发电机的输出功率。

24．如图甲所示，100匝的线圈(图中只画了2匝，此线圈的总电阻为1Ω)两端A、B与一个理想电压表相连，线圈内有垂直指向纸内方向的磁场，线圈中的磁通量随时间按图乙所示变化。

(1)A、B两端哪端应该与电压表+号接线柱(或红接线柱)相连？

(2)电压表的读数应该等于多少？

(3)若将电压表换成9Ω的电阻，则通过电阻的电流为多少？

23．某同学在做“探究单摆周期与摆长的关系”实验中：

(1)为了减小测量周期的误差，摆球应选经过最_______(填“高”或“低”)点的位置时开始计时并计数为0，且用秒表测得经过该位置第n次所用的时间为t,则单摆的周期为　　　　　　 。

(2)让单摆自然悬垂，用最小刻度为1 mm的刻度尺测摆长，测量情况如图1所示，悬挂点在刻度尺的0mm处，从图中可知单摆的摆长L为_______ m。

(3)为了寻找单摆周期与摆长的关系，在实验中要改变几次摆长L并测出相应的周期T，从而得出一组对应的T与L的数据，以L为横坐标，T为纵坐标得如图2所示图象。据此你猜测L与T可能有的关系是摆长L与_______________(填、T或T ²)成正比，要证实你的猜测，你应该以摆长L为横坐标，以它(你选定的、T或T ²)为纵坐标作出图象；如果你作出的图象是 　　　　　　　　，那么你的猜测成立。

(4)下表是“探究单摆周期与摆长的关系”实验的有关数据.

① 利用上面的数据，在坐标图(图3)中作出L-T ²图像.

②根据图像可知，当地的重力加速度g=　　 m/s².

22．如图是某绳波形成过程的示意图，质点1在外力作用下沿竖直方向做简谐运动，带动2，3，4，…各个质点依次上下振动，把振动从绳的左端传到右端。已知t＝0时，质点1开始向上运动，t＝T/4时，质点1到达最上方，而质点5开始振动，请在下图中画出t＝T/2和t＝3T/4时刻绳上各质点的状态。

21．我们可以通过以下实验，来探究产生感应电流的条件。

⑴给岀的实物图中，请用笔画线代替导线补全实验电路；

⑵接好电路，合上开关瞬间，电流表指针　　　

(填“偏转”或“不偏转”)；

⑶电路稳定后，电流表指针　　　　　 (填“偏

转”或“不偏转”)；迅速移动滑动变阻器的滑片，电流表指针　　　　 (填“偏转”或“不偏转”)；

⑷根据以上实验可得：产生感应电流的条件　　　　　　　　　　　　 。

20．在“探究变压器两个线圈的电压关系”的实验中，变压器原线圈应连到学生低压电源的_________(填“直流”或“交流”)输出端；应选用多用电表的________挡来测量原、副线圈两端的电压，并且为了保护电表，应先选用_______(填“较大”或“较小”)量程进行测量。

19．一个弹簧振子在光滑的水平面上作简谐运动，其中有两个时刻弹簧对振子的弹力大小相等，但方向相反，那么这两个时刻弹簧振子的

A．速度一定大小相等，方向相反　　 B．加速度一定大小相等，方向相反

C．位移一定大小相等，方向相反　　 D．以上三项都不一定大小相等，方向相反

18．如图所示，有一理想变压器，原线圈接在电压一定的正弦交流电源上，副线圈电路中接入三个电阻R₁ 、R₂ 、R₃，各交流电表的阻值对电路的影响不计，原来开关s是断开的，当开关s闭合时，各电表的示数变化情况是

A．电流表A₁ 示数变大　　

B．电流表A₂ 示数变大

C．电压表V₁ 示数变小

D．电压表V₂ 示数变小

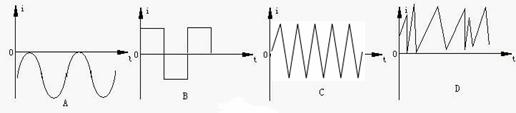

17.．如图所示中的各电流中是交流电的是
