2．一列简谐横波沿x轴负方向传播，图(1)是t = 1s时的波形图，图(2)是波中某振动质元位移随时间变化的振动图线(两图用同一时间起点)，则图(2)可能是图(1)中哪个质元的振动图线？(　　 )

　　　 A．x =1m处的质元

　　　 B．x = 2m处的质元

　　　 C．x = 3m处的质元

　　　 D．x = 4m处的质元

1．一质点做简谐运动，其位移x与时间t的关系图象如图所示，由图可知，在t=4s时，质点的　 (　　 )

A．速度为正的最大值，加速度为零

B．速度为负的最大值，加速度为零

C．速度为零，加速度为负的最大值

D．速度为零，加速度为正的最大值

18. (9分)如图， 线圈的面积1×10² cm²，共100匝。处在B=0.5T的匀强磁场中，以Hz的转速匀速转动，已知线圈电阻为1Ω，外接电阻为9Ω，求：1)K合上后电压表的读数是多少？2)K合上后以图示位置为计时零点，写出电流的表达式。 3)K合上后电阻R上消耗的功率是多少？电阻R两端电压的瞬时值表达式。

19(9分).如图，不计电阻的U形导轨abcd水平放置，导轨宽l=0.5m，左端连接阻值为0.4Ω的电阻R。在导轨上垂直于导轨放一电阻为0.1Ω的导体棒ef，并用水平轻绳通过定滑轮吊着质量为m=2.4g的重物A，图中cf=0.8m。开始重物与水平地面接触并处于静止。整个装置处于竖直向上的匀强磁场中，磁感强度B0=0.5T，并且以　　　　　 　　　　　　的规律

在增大。不计摩擦阻力。求至少经过多长时间才能将重物吊起？(g=10m/s2)

20(10分).如图所示，足够长的光滑平行金属导轨ef和gh水平放置且相距L，在其左端各固定一个半径为r的四分之三金属光滑圆环，两圆环面平行且竖直。在水平导轨和圆环上各放有一根质量为m,电阻为R与导轨垂直的金属杆ab、cd，其余电阻不计。整个装置处于磁感应强度大小为B、方向竖直向上的匀强磁场中。当用水平向右的恒力拉细杆ab，并最终达到匀速运动时，杆cd恰好静止在圆环上某处，试求：　 (1)杆ab做匀速运动时，回路中的感应电流的大小和方向；(2)杆ab做匀速运动时的速度；(3)杆cd静止的位置距圆环最低点的高度。　　

21(10分). 在如图所示的直角坐标系中，一、四象限存在垂直于纸面向里的匀强磁场，磁感应强度为B，二、三象限存在沿y轴负方向的匀强电场。现有一质量为m、电量为q的带点粒子从x轴负半轴上坐标为(-x , 0 )的位置出发开始运动，速度大小为v₀，方向沿x轴正方向，粒子只受电场和磁场力的作用。若要粒子能够回到出发点，电场强度应为多大？

22(11分). 如图所示为水平面内的两条相互平行的光滑金属导轨，电阻可以忽略不计，轨道间距为L。导轨所处水平面内存在着竖直方向的匀强磁场，磁感应强度为B。两导体杆a和b垂直于导轨放置，它们的质量分别为m和2m，电阻分别为r和2r。现给导体杆a一沿导轨方向的初速度v₀，若两杆始终都只能沿导轨方向运动，且除匀强磁场外其他磁场不计，试求：当杆a的速度减为v₀/2时(1)两导体杆的加速度分别为多大？(2)两杆上分别产生了多少焦耳热？(3)已经有多少电量流过了杆a？两导体杆间距相比最初增加了多少？

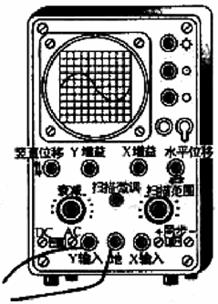

17.用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图。经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大。此组操作是　　　　　　　　　　 。(填选项前的字母)

A．调整X增益旋钮和竖直位移旋钮

B．调整X增益旋钮和扫描微调旋钮

C．调整扫描微调旋钮和Y增益旋钮

D．调整水平位移旋钮和Y增益旋钮

16．如图所示，为日光灯的工作电路．

(1)日光灯灯管与启辉器_______(填“串联”或“并联”)

(2)日光灯正常工时，灯管两端电压____220V(填大于、等于、小于)．

(3)日光灯正常发光时，启动器D的静触片和动触片____(填接触、断开)．

15．如图，平行金属导轨MN、PQ水平放置，接阻值为R的固定电阻，金属棒ab垂直于导轨放置，且始终与导轨接触良好，导轨和金属棒的电阻不计，匀强磁场方向垂直导轨平面．现用垂直于ab棒的水平向右的外力F拉动ab棒由静止开始向右做匀加速直线运动．则下图中哪一个能正确表示外力F随时间变化的规律：(　 )

第二卷(55分)

14. 如图所示，在绕制变压器时，某人误将两个线圈绕在如图所示变压器铁芯的左右两个臂上，当通以交变电流时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂，已知线圈1、2的匝数之比n₁∶n₂=2∶1，在不接负载的情况下，下列说法中正确的是(　　 )

A.当线圈1输入电压220 V时，线圈2输出电压为110 V

B.当线圈1输入电压220 V时，线圈2输出电压为55 V

C.当线圈2输入电压110 V时，线圈1输出电压为220 V

D.当线圈2输入电压110 V时，线圈1输出电压为110 V

12．粗细均匀的电阻丝围成的边长为L的正方形线框置于有界匀强磁场中，磁场的磁感应强度为B，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以速度v向右匀速运动，如图所示，则在线圈移出有界磁场的过程中 (　 )

A．线框的电动势为　　　　

B．线框的电动势为

C．ab两点间的电势差为

　　 D．ab两点间的电势差为

13如图表示一交变电流随时间变化的图象，此交变电流的有效值是(　　 )

A．5A；

　B．5A；

　C．3．5A ；

D．3．5A

11. 如图所示，一个菱形的导体线框沿着自己的对角线匀速运动，穿过具有一定宽度的磁场区域，已知对角线AC的长度为磁场宽度的两倍且与磁场边界垂直，下面对于线框中感应电流随时间变化的图像(电流以ABCD顺序流向为正方向，从C点进入磁场开始计时)可能正确的是(　　 )

10. 如图为演示自感现象的电路图，对于电路可能发生的情况，正确的说法是(　　 )

A. 当开关由断开闭合时，灯泡不会立即发光

B. 当开关由断开闭合时，灯泡会立即发光，但会逐渐变暗直到稳定

C. 当开关由闭合断开时，灯泡不会立即熄灭

D. 当开关由闭合断开时，灯泡不可能比开关闭合时更亮
