17．(15分)边长为100 cm的正三角形光滑且绝缘的刚性框架ABC固定在光滑的水平面上，如图10内有垂直于框架平面B = 0.5 T的匀强磁场．一质量m = 2×10^{－4 kg}，带电量为q = 4×10^－3C小球，从BC的中点小孔P处以某一大小v的速度垂直于BC边沿水平面射入磁场，设小球与框架相碰后不损失能量．求：　　　　　　　　　　　　　

(1)小球与框架碰撞两次后，又从P点出来，小球的入射速度v₁是多少？

(2)若小球以v₂=1m/s的速度入射，则需经过多少路程才能由P点出来？

16．(15分)有带电平行板电容器竖直放置，如图9示。板间距d=0.1m、板间电势差U=1000V。现从A处以速度v_A=3m/s水平向左射出一带正电的小球(质量m=0.02g、电量为q=10^-7C)经过一段时间后发现小球打在A点正下方的B处，(g=10m/s²)求：

(1)分别从水平方向和竖直方向定性分析小球从A到B的过程中，小球的运动情况？

(2)A、B间的距离？

提示：小球由A到B的过程中，不会碰到左极板。

15．(13分)一组航天员乘坐飞船前往位于离地球表面高度为h的圆形轨道上的哈勃太空望远镜H.机组人员使飞船S进入与H相同的轨道并关闭火箭发动机,如图8所示.M为地球质量，R为地球半径，g为重力加速度。求：

(1)在飞船内,一质量为70kg的航天员的视重；

(2)飞船在轨道上的运行速率。

14．(14分)当物体从高空下落时，空气阻力(不计空气的浮力)会随物体的速度增大而增大，因此经过一段距离后将匀速下落，这个速度称为此物体下落的终极速度．研究发现，在相同环境条件下，球形物体的终极速度仅与球的半径和质量有关．(g取10m/s²)下表是某次研究的实验数据：

(1)根据表中的数据，求出C球与D球在达到终极速度时所受的空气阻力之比f_C∶f_D．

(2)根据表中的数据，归纳出球型物体所受的空气阻力f与球的终极速度v及球的半径r的关系，写出表达式并求出比例系数．

13．(14分)如图7所示,在光滑水平地面上,物体A置于物体B上,且两物体质量均为m，A受到水平力F1，B受到水平力F2，F1＞F2，A、B接触面动摩擦因数是μ。求：

(1)当物体A与B保持相对静止时，物体B受到物体A对它的摩擦力的大小和方向。

(2)当物体A与B相对滑动时，A、B两物体加速度大小和方向。

12．(13分)

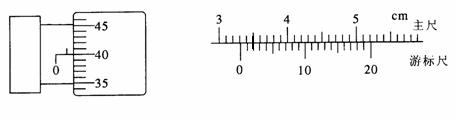

(1)如图5所示，螺旋测微器的读数为_________mm，游标卡尺的读数为_________mm

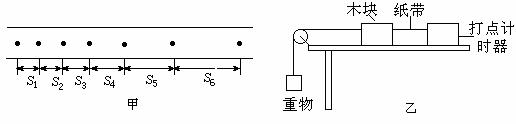

(2)在探究加速度与物体质量、物体受力的关系实验中，实验装置如图6所示：一木块放在水平长木板上，左侧拴有一不可伸长的细软线，跨过固定在木板边缘的滑轮与一重物相连，重物的质量为m .木块右侧与穿过打点计时器的纸带相连，在重物牵引下，木块在木板上向左做匀加速运动.图甲给出了打点计时器在纸带上打出的一些连续的点，它们之间的距离分别为S₁、S₂、S₃、S₄、S₅、S₆，打点计时器所用交流电周期为T．根据以下数据求：

①(2分)木块的加速度a=　　　　　　　　　　　　 。

②(2分)细线对木块的拉力T=　　　　　　　　　　 。

③(3分)为了减少误差，你认为应采取什么措施？

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

11．(8分)请你从下列器材中选用所需器材，设计一个简单实验，粗略测出重力加速度g，并参照示例填写下表(示例的方法不能再用)．

A．天平(含法码)；　 B．刻度尺； 　C．弹簧秤；　 D．电磁打点计时器；E．光电计时器；F．带夹子的重锤(约250克)；　 G．纸带；H．导线若干； I．铁架台；　 J．低压交流电源； 　K．低压直流电源； L．单摆；M．秒表； N.游标卡尺。

	所选器材 (只填器材序号)	简述实验方法 (条理要清晰，可以不画图)
示例	B、D、F、G、 H、I、J	安装仪器，接通电源，让纸带随重锤竖直下落．用刻度尺测出所需数据，处理数据，得出结果．
实验设计

10．如图4所示，在光滑、绝缘的水平桌面上竖直固定一光滑、绝缘的挡板ABCD，AB段为直线挡板与水平方向成45⁰夹角，BCD段是半径为R的圆弧挡板，挡板处于场强为E的匀强电场中，电场方向与圆直径MN平行.现有一带电量为q、质量为m的小球由静止从挡板内侧上的A点释放，并且小球能沿挡板内侧运动到D点抛出，则

　 A.小球一定带正电　 　　　　　　　　B. qE<mg

　 C.小球在最低点C，速度最大　 　　　D.小球从A到B的过程中，电势能增加

第Ⅱ卷(非选择题　 共 110分)

9．如图3甲所示，在粗糙的水平面上，物块A在水平向右的外力的作用下做直线运动，其v-t图象如图乙中实线所示，下列判断中正确的是

A．在0-1s内，外力F不断变化　　　 B．在1-3s内，外力F的大小为0

C．在3-4s内，外力F不断减小　　　 D．在3-4s内，外力F不断增大

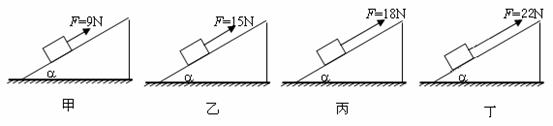

8．一个质量为3kg的物体，被放置在倾角为a=37°的摩擦系数为0.2的固定斜面上，在如图2所示的甲、乙、丙、丁，四种情况下可能处于平衡状态的是：

(g=10m/s²)　　　　　　　　　　　　　　　　　　 　　　　

A．甲图　 　　　　　B．乙图　 　　　　C．丙图　 　　　　　D．丁图
