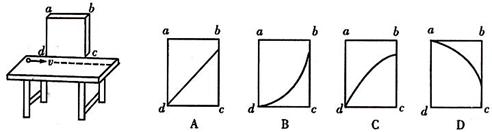

8、如图所示，光滑水平桌面上，一小球以速度v向右匀速运动，当它经过靠近桌边的竖直木板ad边前方时，木板开始作自由落体运动。若木板开始运动时，cd边与桌面相齐，则小球在木板上的投影轨迹是(　 B　 )

7、绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、电键相连，如图所示．闭合电键的瞬间，铝环跳起一定高度．保持电键闭合，下面哪一个现象是正确的(　　 )

A．铝环停留在这一高度，直到断开电键铝环回落

B．铝环不断升高，直到断开电键铝环回落

C．铝环回落，断开电键时铝环又跳起

D．铝环回落，断开电键时铝环不再跳起

6、某实物投影机有10个相同的强光灯L₁-L₁₀(24V，200W)和10个相同的指示灯X₁-X₁₀(220V，2W)，将其连接在220V交流电源上，电路如图所示，若工作一段时间后，L₂ 灯丝烧断，则(　　　 )

A．X₁的功率减小，L₁的功率增大

B．X₁的功率增大，L₁的功率增大

C．X₂功率增大，其它指示灯的功率减小

D．X₂功率减小，其它指示灯的功率增大

5、如图所示，长为L的小车置于光滑的水平面上，小车前端放一小物块，用大小为F的水平力将小车向右拉动一段距离s，物块刚好滑到小车的左端。物块与小车间的摩擦力为 f ，在此过程中(　　　 )

A．摩擦力对小物块做的功为f s　　 B．摩擦力对系统做的总功为0

C．力F对小车做的功为f L　　　　 　D．小车克服摩擦力所做的功为f s　

4、以下是两个核反应方程：①；②，其中、为一个或多个粒子。关于上述两个方程，下列说法正确的是(　　　 )

A、为，反应①不是裂变　　　　　　　　　 　　　　 B、为，反应①是裂变

C、为，反应②不是聚变　　　　　　　　　　　　　　　　 D、为，反应②是聚变

3、如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是(　　 )

A．0 0 0 1 0 1 0 1　　　　 　B．0 0 1 0 1 0 1 0

C．0 0 0 0 0 0 1 0　　　 　D．以上答案都不正确

2、下列几个关于力学问题的说法中正确的是(　 　)

A．米、千克、牛顿等都是国际单位制中的基本单位

B．放在斜面上的物体，其重力沿垂直斜面的分力就是物体对斜面的压力

C．摩擦力的方向一定与物体的运动方向在同一直线上

D．做曲线运动的物体所受的合力一定不为零

1、用比值法定义物理量是物理学中一种重要的思想方法，下列物理量的表达式不属于用比值法定义的是(　　　 )

A．加速度　　　　　　 B．功率　　 　 C．速度　　 D．加速度

16．(16分)如图所示，在磁感应强度为B=2T，方向垂直纸面向里的匀强磁场中，有一个由两条曲线状的金属导线及两电阻(图中黑点表示)组成的固定导轨，两电阻的阻值分别为R₁=3Ω、R₂=6Ω，两电阻的体积大小可忽略不计，两条导线的电阻忽略不计且中间用绝缘材料隔开，导轨平面与磁场垂直(位于纸面内)，导轨与磁场边界(图中虚线)相切，切点为A．现有一根电阻不计、足够长的金属棒MN与磁场边界重叠，在A点对金属棒MN施加一个方向与磁场垂直、位于导轨平面内的并与磁场边界垂直的拉力F，将金属棒MN以速度v=5m／s匀速向右拉，金属棒MN与导轨接触良好，以切点为坐标原点，以F的方向为正方向建立x轴，两条导线的形状符合曲线方程 m．求：

(1)推导出感应电动势e的大小与金属棒的位移x的关系式；

(2)整个过程中力F所做的功；

(3)从A到导轨中央的过程中通过R₁的电荷量．

15．(14分)如图(甲)所示，在场强大小为E、方向竖直向上的匀强电场中存在着一半径为R的圆形区域，O点为该圆形区域的圆心，A点是圆形区域的最低点，B点是圆形区域最右侧的点．在A点有放射源释放出初速度大小不同、方向均垂直于场强方向向右的正电荷，电荷的质量为m、电量为q，不计电荷重力、电荷之间的作用力．

(1)若某电荷的运动轨迹和圆形区域的边缘交于P点，如图(甲)所示，∠POA=θ，求该电荷从A点出发时的速率．

(2)若在圆形区域的边缘有一接收屏CBD，如图(乙)所示，C、D分别为接收屏上最边缘的两点，∠COB=∠BOD=30°．求该屏上接收到的电荷的最大动能和最小动能．
