15．设想一个原来静止的天然放射性元素的原了核在匀强磁场中发生了衰变，如果所产生的

　 新核和所放射出的粒子的运动方向均垂直于磁场方向，且用箭头指向表示粒子的运动方　 向，那么表示发生β衰变的轨迹图应该是

14．在下列物理现象中，属于光的干涉现象的有

　 A．雨后天上的彩虹　　 　　　　　B．透过树叶间隙的阳光在地面上形成圆形光斑

　 C．阳光下肥皂泡上的彩色花纹 　　D．水中看上去十分明亮的空气泡

13．在电磁信号传输过程中，把要传输的电信号加载在高频等幅电磁振荡上的过程叫做

　 A．调制　　 B．调频　　 C．调幅　　 发　 D．调谐

2010.3

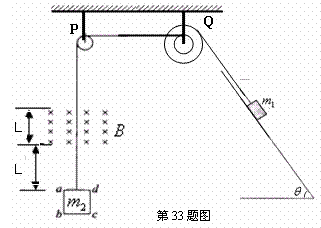

33、(16分)如图所示，一边长L，质量m₂=m，电阻为R的正方形导体线框abcd，与一质量为m₁=2m的物块通过轻质细线绕过定滑轮P和轮轴Q后相联系，Q的轮和轴的半径之比为r₁:r₂=2:1。起初ad边距磁场下边界为L，磁感应强度B，磁场宽度也为L，且物块放在倾角θ=53°的斜面上，斜面足够长，物块与斜面间的动摩擦因数μ=0.5。现将物块由静止释放，经一段时间后发现当ad边从磁场上边缘穿出时，线框恰好做匀速运动。(sin53°=0.8，cos53°= 0.6)求：

　 (1)线框与物体在任一时刻的动能之比？

　 (2)ad边从磁场上边缘穿出时速度的大小？

(3)ad刚要进入磁场时线框动能的大小？

　 (4)线框穿过磁场的运动过程产生的焦耳热为多少？

32、(12分) 考驾照需要进行路考，路考其中有一项是定点停车。路旁可以竖起一标志杆，在车以v₀的速度匀速行驶过程中，距标志杆的距离为s时，考官命令考员到标志杆停，考员立即刹车，车在恒定滑动摩擦力作用下做匀减速运动，已知车(包括车内的人)的质量为M，车与路面的滑动摩擦因数为。车视为质点，求车停下时距标志杆的距离(说明v₀与s、、g的关系)。

31、(10分)在如图A所示电路中，电源电动势为E = 6V，内阻不计，小灯L上标有“6V，0.3A”字样，滑动变阻器R₁的阻值范围是0-20Ω，电阻R₂上标有“15Ω，4A”字样，电流表的量程为0-0.6A。

甲、乙两同学在讨论滑动变阻器功率的取值范围时，甲同学认为：由于电流表允许通过的最大电流为0.6A，所以通过R₁的最大电流为　 I_1m = I_Am–I_L = 0.6A–0.3A = 0.3A，这时滑动变阻器R₁两端的电压为　 U_1m = E－I_1m R₂ = 6V－0.3×15V = 1.5V ，因此，　滑动变阻器的最大功率为　　 P_1m = I_1m U_1m = 0.3×1.5W = 0.45W。

乙同学不同意甲同学的看法，他认为滑动变阻器的功率决定于通过它的电流和它两端电压的乘积，即P₁ = I₁ U₁，电流最大时功率未必最大，只有电流、电压的乘积最大时，功率才最大，如图B所示。

你认为甲、乙两位同学中，哪位同学的看法正确，如果你认为甲同学正确，请简述他正确的理由；如果你认为乙同学正确，请求出滑动变阻器R₁的最大功率P_1m。

30、(12分)一根截面积均匀粗细不计的U形管两侧长度均为50 cm，水平部分长度为30 cm，且左侧管口封闭，右侧管口敞开，如右图所示。管内灌有水银，左边水银上方的空气柱长度为40 cm，右边水银面离管口30 cm。(大气压强为75 cmHg，环境温度为27 ⁰C)

(1)若将U形管绕其水平部分AB缓慢旋转180°，试分析说明管中的水银是否流出；

(2)若往右管中加入10cm水银柱后，为了保持左管气柱长度不变，则环境温度要升高到多少⁰C？

(3)若改变环境温度使左右两管水银面相平，求环境温度的改变量。

29．(8分)为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，右图A是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R₁间的摩擦不计)。定值电阻R₀=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值R₁=25Ω，电源电压恒定U=3V，电流表的量程为 O-0.6A。

(1)小明在电路中连入R_O的目的是______________。

　(2) 当拉环不受拉力时，滑片P处于a端，闭合开关后电流表的读数为___________A.。

(3) 已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图B所示。通过计算说明, 开关S闭合后，当电流表指针指在0.3A处，作用在拉环上水平向右的拉力为多大?

28、(6分)DIS实验是利用现代信息技术进行的实验。学生实验“用DIS研究机械能守恒定律”的装置如图(a)所示，某组同学在一次实验中，选择DIS以图像方式显示实验的结果，所显示的图像如图(b)所示。图像的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能E_p、动能E_k或机械能E。试回答下列问题：

(1)图(b)的图像中，表示小球的重力势能E_p、动能E_k、机械能E随小球距D点的高度h变化关系的图线分别是__________________(按顺序填写相应图线所对应的文字)。

(2)图(a)所示的实验装置中，小球可以看作　　　　　　　　 ，传感器K的名称是　　　　　　　　 。

(3)根据图(b)所示的实验图像，可以得出的结论是 _____　　　　　　　　　　　　　 。
