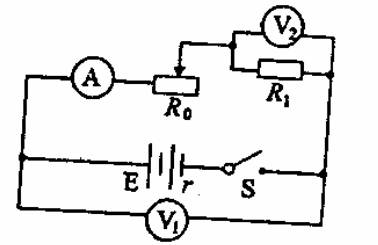

7.如图所示：已知电源的内阻闭合电键当滑动变阻器的滑由变阻器的右端向左滑动的过程中，下列说话正确的是

A·马上消耗的功率先变大后变小

B‘电压表VJ的示数不断减小，电压表Ⅵ的示数不断增大

c·电源的输出功率先变小后变大　　 ‘

D．电流表的示数不断增大

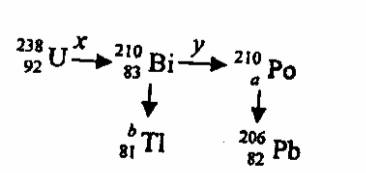

6. 是一种放射性元素，进行一系列放射性衰变，由图可知：

A．表中a是84 ，b是206

B，放出电子．电子是由中子转变为质子时产生的

c·，放出电子，电子是由中子转变为质子时产生的：

D.

5.根据里克特在1953年提出的公式计算每一级地震释放的能量e与次一级地震能量的关系为，(lg在本题为以10为底的对数)其中1.0级地震释放能量为，广岛原子爆炸的能量约相等于13000吨的TNT烈性炸药，既大概为2008年5月中国地震局将四川汶川大地震定为里氏8.0级，那么汶川大地震的能量相当于多少颗广岛原子弹爆炸释放的能量

A 1149颗　 B 1500颗　　　 c　 1800颗　　 D 　　2156颗

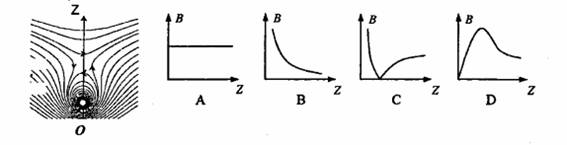

4．如图所示，为某种用来束缚原子的磁场的磁感线分布情况，以O点(图中白点)

　 为坐标原点，沿z轴正方向磁感应强度占大小的变化最有可能为

3．如图所示。A、B c、D、E、F为匀强电场中一个正六边形

的六个顶点，A、B、c三点的电势分别为lv、2v、4v。则下列说

法中正确的是　　 ‘

　　 A．D、E、F三点的电势分别为4v、2v、lv

　　 B．电荷量为。c的正点电荷在D点的电势能为

　　 c．由c指向一的直线是匀强电场的场强方向

　　 D．B E 两点电势相等

2.图为用频闪照相机拍摄的一张沿X轴正方向传播的机械波的照片，

如果频闪时间隔为，且小于波的周期，

分析照片可知，下列波的周期值符合条件的是　　 。

1．下列说法中符合物理学史实的是

　　 A．汤姆生发现了电子，于是他提出了原子核式结构的学说

　　 B．卢瑟福在散射实验中发现放射源发出能穿透铝箔并发生散射

　　 c．查德威克在原子核人工核转变的实验中发现了质子

　　 D_爱因斯坦为解释光电效应现象提出了光子说　

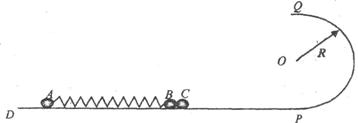

12．(20分)如图所示，光滑轨道的DP段为水平轨道，PQ段为半径是R的竖直半圆轨道，半圆轨道的下端与水平的轨道的右端相切于P点。一轻质弹簧两端分别固定质量为2m的小球A和质量为m的小球B，质量为m小球C靠在B球的右侧。现用外力作用在A和C上，弹簧被压缩(弹簧仍在弹性限度内)。这时三个小球均静止于距离P端足够远的水平轨道上。若撤去外力，C球恰好可运动到轨道的最高点Q。已知重力加速度为g。求撤去外力前的瞬间，弹簧的弹性势能E是多少?

芦台一中　 永兴中学2010届高三第一次模拟考试考试

11．(18分)如图所示，光滑的平行水平金属导轨MN、PQ相距L，在M点和P点间连接一个阻值为R的电阻，在两导轨间cdfe矩形区域内有垂直导轨平面竖直向上、宽为d的匀强磁场，磁感应强度为B。一质量为m、电阻为r、长度也刚好为L的导体棒ab垂直搁在导轨上，与磁场左边界相距d₀。现用一个水平向右的力F拉棒ab，使它由静止开始运动，棒ab离开磁场前已做匀速直线运动，棒ab与导轨始终保持良好接触，导轨电阻不计，F随ab与初始位置的距离x变化的情况如图，F₀已知。求：

(1)棒ab离开磁场右边界时的速度

(2)棒ab通过磁场区域的过程中整个回路所消耗的电能

(3)d₀满足什么条件时，棒ab进入磁场后一直做匀速运动

10．(16分)如图所示，用一个平行于斜面向上的恒力将质量m=10.0kg的箱子从斜坡底端由静止推上斜坡，斜坡与水平面的夹角θ=37°，推力的大小F=100N，斜坡长度s=4.8m，木箱底面与斜坡的动摩擦因数μ=0.20。重力加速度g取10m/s²，且已知sin37°=0.60，cos=0.80。

求：(1)物体到斜面顶端所用时间。

　　　 (2)到顶端时推力的瞬时功率多大？
