22．(9分)电流传感器可以象电流表一样测量电流，它的优点是反应非常快，可以捕捉到瞬间的电流变化，还可以与计算机相连，能在很短的时间内画出电流随时间的变化图象。按图甲连接电路，提供8V直流电源，先使开关S与1相连，电源向电容器充电，这个过程可在瞬间完成，然后把开关S掷向2，电容器通过电阻R放电，传感器将电流信息传入计算机，屏k@s^5*u上显示出电流随时间变化的I--t曲线，如图乙。

(1)图乙中画出的竖直狭长矩形(最左端左右宽度为0．1s的阴影部分)，它面积的物理意义是：　　　　　　 ；

(2)估算电容器在全部放电过程中释放的电荷量约为　　　　　 C；(取两位有效数字)

(3)根据以k@s^5*u上数据估算，电容器的电容约为 　　　　F。(取两位有效数字)

21．一物块以150J的初动能由地面沿一个很长的斜面向k@s^5*u上滑行，当它到达最高点时，重力势能等于120J(以地面为重力势能零势面)。而后物块开始沿斜面向下滑行，设物块与斜面的动摩擦因数处处相等，则当物块离地高度等于最大高度的三分之一时，物块的

A．机械能等于110J　　　 机械能等于100J

C．．重力势能等于60J　　 D．动能等于30J

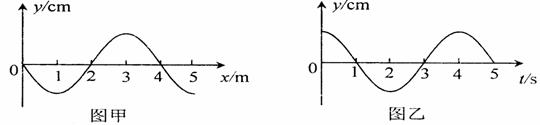

20．一列简谐横波沿x轴正方向传播。图甲是t = 1s时的波形图，图乙是波k@s^5*u上某振动质点位移随时间变化的振动图象。则图乙可能是图甲中哪个质点的振动图象

A．x = 0处的质点　　　　　　　　　　　　　　　　　　　　 x = 1m处的质点

C．x = 2m处的质点　　　　　　　　　　　　　　　 　　 D．x = 3m处的质点

19．设一卫星在离地面高h处绕地球做匀速圆周运动,其动能为,重力势能为．与该卫星等质量的另一卫星在离地面高2h处绕地球做匀速圆周运动,其动能为,重力势能为。则下列关系式中正确的是

A．　 ＞　　　　　　　　 　＞

C．　　　 D．＜

18．图中虚线1、2、3、4表示匀强电场的等势面。一带正电的粒子只在电场力的作用下从电场中的a点运动到b点，轨迹如图中实线所示。下列说法中正确的是

A．等势面1电势最低

粒子从a运动到b，动能减小

C．粒子从a运动到b，电势能增大

D．粒子从a运动到b的过程中电势能与动能之和不变

17．如图所示，下端封闭、k@s^5*u上端开口、内壁光滑的细玻璃管竖直放置，管底有一带电的小球。整个装置以水平向右的速度匀速运动，垂直于磁场方向进入方向水平的匀强磁场，由于外力的作用，玻璃管在磁场中的速度保持不变，最终小球从k@s^5*u上端开口飞出，小球的电荷量始终保持不变，则从玻璃管进入磁场到小球运动到k@s^5*u上端开口的过程中，下列说法正确的是

A．洛仑兹力对小球做正功　　　 洛仑兹力对小球不做功

C．小球运动的轨迹是曲线　　 D．小球运动的轨迹是直线

16．双缝干涉实验装置如图所示，绿光通过单缝S后，投射到具有双缝的挡板k@s^5*u上，双缝S₁和S₂与单缝的距离相等，光通过双缝后在与双缝平行的屏k@s^5*u上形成干涉条纹。屏k@s^5*u上O点距双缝S₁和S₂的距离相等，P点是距O点最近的第一条亮条纹。如果将入射的绿光换成红光，则屏k@s^5*u上O点及其k@s^5*u上方的干涉条纹的情况是

A．O点是亮条纹　　　　　 O点是暗条纹

C．距O点最近的第一条亮条纹在P点的k@s^5*u上方

D．距O点最近的第一条亮条纹在P点的下方

15．下列说法中正确的是

A．加速运动的物体没有惯性

多普勒效应说明波源的频率发生变化

C．天然放射现象说明原子核内部具有复杂结构

D．氢原子从定态n=3跃迁到n=2，再跃迁到n=1，则后一次跃迁辐射出的光子波长比前一次的短

14．如图甲所示，内壁光滑的绝热气缸竖直立于地面k@s^5*u上，绝热活塞将一定质量的气体封闭在气缸中，活塞静止时处于A位置。现将一重物轻轻地放在活塞k@s^5*u上，活塞最终静止在如图乙所示的B位置。分子之间作用力忽略不计，则下列说法中正确的是

A．两种状态下气缸内气体的压强可能相同

两种状态下气缸内气体的内能可能相同

C．活塞处于B位置时气缸内单个分子撞击活塞的力都变大了

D．活塞处于B位置时气缸内单位时间内气体分子撞击活塞的次数一定增多

26．(21分)如图所示，水平地面上有一辆固定有竖直光滑绝缘管的小车，管的底部有一质量m=0.2g、电荷量q=8×10^-5C的小球，小球的直径比管的内径略小．在管口所在水平面MN的下方存在着垂直纸面向里、磁感应强度B₁= 15T的匀强磁场，MN面的上方还存在着竖直向上、场强E=25V/m的匀强电场和垂直纸面向外、磁感应强度B₂=5T的匀强磁场．现让小车始终保持v=2m/s的速度匀速向右运动，以带电小球刚经过场的边界PQ为计时的起点，测得小球对管侧壁的弹力F_N随高度h变化的关系如图所示．g取10m/s²，不计空气阻力．求：

(1)小球刚进入磁场B₁时的加速度大小a；

(2)绝缘管的长度L；

(3)小球离开管后再次经过水平面MN时距管口的距离△x．
