11、(18分)如图所示，光滑平行的水平金属导轨MN、PQ相距l，在M点和P点间接一个阻值为R的电阻，在两导轨间OO₁、O΄O₁΄矩形区域内有垂直导轨平面向下、宽度为d的匀强磁场，磁感应强度为曰，一质量为m、电阻为r的导体棒ab，垂直搁置于导轨上，与磁场左边界相距d₀，现用一个大小为F的水平向右的恒力拉如棒，使它由静止开始运动，在棒ab离开磁场前已经做匀速直线运动(棒ab与导轨始终保持良好的接触，导轨电阻不计)，求：

⑴棒ab在离开磁场右边界时速度的大小；

⑵棒ab通过磁场区的过程中整个回路所消耗的电能。

10、Ⅰ．(10分)某同学设计了一个用打点计时器验证动量守恒定律的实验：在小车A的前端粘有橡皮泥，推动小车A使之作匀速运动，然后与原来静止在前方的小车B相碰并粘合成一体，继续作匀速运动．他设计的具体装置如图所示。在小车A后连着纸带，电火花打点计时器电源频率为50Hz。

⑴长木板下垫着小木片的目的是：_________________；

⑵该同学使用的是电火花打点计时器，每次实验应使用_______条纸带；

⑶若该同学已得到打点纸带如图所示，A为运动起始的第一点，则应选_{____________}段来计算A的碰前速度，应选_{____________}段来计算A和B碰后的共同速度。(以上两格填“AB”或“BC”或“CD”或“DE”)；

⑷已测得小车A的质量m₁＝0.40kg，小车B的质量m₂＝0.20kg。由以上测量结果可得：碰前总动量＝_{____________}kg·m/s，碰后总动量＝_{____________} kg·m/s。

⑸该实验结果表明，在误差范围内碰撞前后系统的总动量________________________

Ⅱ．(8分)在做测量电源电动势E和内阻r的实验时，提供的器材：待测电源一个、理想电压表一个(量程大于电源电动势)、电阻箱一个(电阻箱的电阻为R)、电键一个、导线若干。

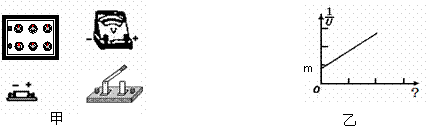

⑴根据提供的器材设计实验电路并在图(c)上连接实物图。

⑵为测量更准确，多次改变电阻箱的电阻R，读出电压表相应的示数U，在直角坐标系(纵轴为)中画出某种关系图像，该图像为一条直线，如图(d)所示，则横轴“？”对应的物理量应是______________。

⑶由该图像得到直线在纵轴的截距为m、斜率为k，请写出E、r的表达式：

E＝_________________，r＝_________________。

9、(双选题) (08年韶关模拟)某科技兴趣小组用实验装置模拟火箭发射卫星．火箭点燃后从地面竖直升空，燃料燃尽后火箭的第一级第二级相继脱落，实验中测得卫星竖直方向的速度-时间图象如图所示，设运动中不计空气阻力，燃料燃烧时产生的推力大小恒定．下列判断正确的是

A．t₂时刻卫星到达最高点，t₃时刻卫星落回地面

B．卫星在0-t₁时间内的加速度大于t₁-t₂时间内的加速度

C．t₁-t₂时间内卫星处于超重状态，t₂-t₃时间内卫星处于失重状态

D．卫星在t₂-t₃时间内的加速度等于重力加速度

8、为纪念伽利略将望远镜用于天文观测400周年，2009年被定为以“探索我的宇宙”为主题的国际天文年．我国发射的“嫦娥一号”卫星绕月球经过一年多的运行，完成了既定任务，于2009年3月1日16时13分成功撞月．如图为“嫦娥一号”卫星撞月的模拟图，卫星在控制点1开始进入撞月轨道．假设卫星绕月球作圆周运动的轨道半径为R，周期为T，引力常量为G．根据题中信息，以下说法正确的是

A．可以求出月球的质量

B．可以求出月球对“嫦娥一号”卫星的引力

C．“嫦娥一号”卫星在控制点1处应减速

D．“嫦娥一号”在地面的发射速度大于11.2km/s

7、如图所示，在正点电荷形成的电场中，一带电粒子从电场中的P点运动到Q点，不计粒子所受重力，下列判断正确的是

A．粒子带正电

B．粒子受电场力作用的加速度逐渐减小

C．P点的场强大于Q点的场强

D．P点的电势低于Q点的电势

6、如下图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L₁和L₂，输电线的等效电阻为R，当灯泡L₂突然烧掉后，以下说法正确的是

A．副线圈两端M、N的输出电压减小

B．通过灯泡L₁的电流减小

C．副线圈输电线等效电阻R上的电压减小

D．变压器的输出功率减小

5、在竖直向下的匀强电场中，有a、b两个带电液滴，各以竖直向下和竖直向上的速度做匀速直线运动，不计液滴间的相互作用力，则有：

A．a、b带异种电荷

B．a、b带同种电荷

C．a的电势能增大，重力势能增大

D．b的电势能减小，机械能增大

4、图中画出了氢原子的4个能级，并注明了相应的能量E，处在n=4的能级的一群氢原子向低能级跃迁时，能够发出若干种不同频率的光波。已知金属钾的逸出功为2.22eV。在这些光波中，能够使金属钾发生光电效应的有

A．二种　 　　　　　B．三种

C．四种　 　　　　　D．五种

3、据调查每年有 280 万人直接或者间接死于装修污染，装修污染已经被列为“危害群众最大的五种环境污染”之一。目前，在居室装修中经常用到的花岗岩、大理石等装修材料，都不同程度地含有放射性元素，比如，含有铀、钍的花岗岩等岩石会释放出放射性气体氡，而氡会发生放射性衰变，放出α、β、γ射线，这些射线会导致细胞发生癌变及呼吸道等方面的疾病，根据有关放射性知识可知，下列说法正确的是

A．氡的半衰期为3.8天，若取4个氡氨核，经过7.6 天就只剩下一个氡原子核了

B．β衰变所释放的电子是原子核中的中子转化为质子和电子所产生的

C．γ射线一般伴随着α或β射线产生，在这三种射线中，γ射线的穿透能力最强，电离能力也最强

D．发生α衰变时，生成核与原来的原子核相比，中予数减少了4

2、如右图所示为一定质量的理想气体的P－V图像，若使气体从图中的状态A变化到状态B，则

A．气体内能减少，并放出热量

B．气体内能减少，并吸收热量

C．气体内能增加，并放出热量

D．气体内能增加，并吸收热量
