24. (15分)质量为M=2．5kg的一只长方体形铁箱在水平拉力F作用下沿水平面向右匀加速运动，铁箱与水平面间的动摩擦因数为μ₁=0．50。这时铁箱内一个质量为m=0．5kg的木块恰好能静止在后壁上(如图所示)，木块与铁箱内壁间的动摩擦因数为μ₂ =0．25。设最大静摩擦力等于滑动摩擦力，取g=10m/s²。

求：(1)木块对铁箱的压力； (2)水平拉力F的大小。

23．(12分)用以下器材测量待测电阻R_X的阻值：待测电阻R_X,阻值约为100Ω电源E，电动势约为6.0V,内阻可忽略不计；

电流表A₁，量程为0-50mA，内电阻r₁=20Ω;

电流表A₂，量程为0-300mA；　 内电阻r₂约为4Ω;

定值电阻R₀，阻值R₀=20Ω；

滑动变阻器R，最大阻值为10Ω；

单刀单掷开关S，导线若干；

(1) 测量中要求两块电流表的读数都不小于其量程的，且要求尽量多测量几组数据，试画出测量电阻R_X的实验电路原理图(原理图中的元件用题干中相应的英文字母标注)。(7分)

(2)若某次测量中电流表A₁的示数为I₁­，电流表A₂的示数为I₂ 。则由已知量和测量量计算R_X的表达式为R_X =____________________。( 5分 )

22． (6分)在用“油膜法估测分子大小”的实验中，所用油酸酒精的浓度为每10⁴mL溶液中有纯油酸6mL，用注射器测得1mL上述溶液为75滴．把1滴该溶液滴入盛水的浅盘里，待水面稳定后，将玻璃板放在浅盘上，用笔在玻璃板上描出油酸的轮廓形状，再把玻璃板放在坐标纸上，其形状和尺寸如图所示，坐标中正方形方格的边长为1cm．试求：

(1)油酸膜的面积是____________cm²．

(2)每滴油酸酒精溶液中含有纯油酸的体积是___________mL．

(3)按以上实验数据估测出油酸分子直径为_________m．[(2)、(3)两问答案取一位有效数字]

21．某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z”字形连接(两接线柱间只有一个元件)。为了确定各元件种类，某同学把计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后，分别将AB、BC、CD接入电路，闭合开关，计算机显示的电流随时间变化的图象分别如图a、b、c所示，则如下判断中正确的是(　　 )

A．AB间是电容器　 B．BC间是电感线圈　 CD间是电容器　 D．CD间是定值电阻

20．如图所示，水平传送带两端点A、B间的距离为L，传送带开始时处于静止状态，把一个小物体放到右端的A点，某人用恒定的水平力F使小物体以速度v₁匀速滑到左端的B点，拉力F所做的功为W₁、功率为P₁，这一过程物体和传送带之间因摩擦而产生的热量为Q₁，第二次，传送带以v₂的速度匀速运动，此人用恒定的水平力F拉物体，使它以相对传送带为v₁的速度匀速从A滑行到B，这一过程中，拉力F所做的功为W₂、功率为P₂，物体和传送带之间因摩擦而产生的热量为Q₂，下列关系中正确的是(　　 )

A．W₁=W₂，P₁<P₂，Q₁=Q₂

B．W₁=W₂，P₁<P₂，Q₁>Q₂

W₁>W₂，P₁=P₂，Q₁>Q₂

D．W₁>W₂，P₁=P₂，Q₁=Q₂

19.如图所示，L为竖直、固定的光滑绝缘杆，杆上o点套有一质量为m、带电量为－q的小环，在环的左侧固定一电荷为+Q的点电荷，杆上a、b两点到+Q的距离相等，oa之间距离为h₁，ab之间距离为h₂，使小环从图示位置的o点由静止释放后，通过a点的速率为。则下列说法正确的是(　)

A.小环通过b点的速率为

B.小环从o到b，电场力做的功可能为零

小环在oa之间的速度是先增大后减小

D.小环在ab之间的速度是一直增大

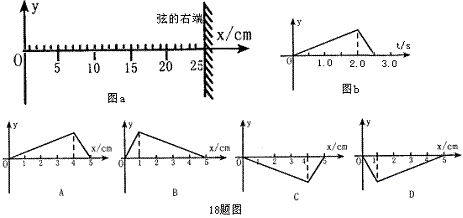

18．将一根长为 100 多厘米的均匀弦线，沿水平的 x 轴放置，拉紧并使两端固定，如图(a)所示。现对离右端固定点25cm 处(取该处为原点O)的弦上一点施加一个沿垂直于弦线方向(即y轴方向)的扰动，其位移随时间的变化规律如图(b)所示。该扰动将沿弦线传播而形成波(孤立的脉冲波)。己知该波在弦线中的传播速度为2cm/s，下图中表示自o点沿弦向右传播的波在t=2．5s时的波形图是(　　 )

17．氢原子的能级图如右图，已知可见光光子能量范围为1．62eV~3．11eV。下列说法正确的是　 (　　　 )

A．处于n=3能级的氢原子可以吸收任意频率的紫外线，并发生电离

B．大量氢原子从高能级向n=3能级跃迁时，发出的光中一定包含可见光

大量处于n=2能级的氢原子向基态跃迁时，发出的光光子能量较大，有明显的热效应

D．大量处于n=4能级的氢原子向低能级跃迁时，只可能发出3种不同频率的光

16．在如图所示的气缸中，上下活塞面积分别为S_A、S_B，且S_A<S_B，活塞A、B之间用硬杆相连，导热气缸内密闭着一定量的理想气体。当活塞A上方的容器内装满小铁球时活塞处于静止状态，现从容器中取出几个铁球，保持环境温度不变，待活塞重新稳定后(　　 )

A．活塞向上移动了一段距离　　 　　 B．活塞向下移动了一段距离

气体从外界吸收热量　　　　　　　　　　 D．密闭气体压强增大

15．如图所示，质量为10kg的物体A拴在一个被水平拉伸的弹簧一端，弹簧的拉力为5N时，物体A 处于静止状态，若小车以1m/s²的加速度向右运动后，则(g=10m/s²) ( 　)

A．物体A相对小车向左运动

B．物体A受到的摩擦力减小

物体A受到的摩擦力大小不变

D．物体A受到的弹簧拉力增大
