28．(长宁)(6分)在用单摆测重力加速度的实验中：

(1)实验时必须控制摆角，若摆长为1.2m，则要将摆球拉至离平衡位置约_______m处释放；

(2)某同学实验时改变摆长，测出几组摆长L和对应的周期T的数据，作出L-T²图线，如图所示．利用图线上任两点A、B的坐标(x₁，y₁)、(x₂，y₂)，可求得重力加速度g=_____________；

(3)利用L-T²图线解决物理问题，可以提示我们：若摆球的质量分布不均匀，将______________测量结果(填“影响”、“不影响”)．

答案：小于0.11，　 　　，　 不影响　

27．(长宁)(7分)如图甲所示是某种“研究平抛运动”的实验装置

(1)当a小球从斜槽末端水平飞出时与b小球离地面的高度均为H，此瞬间电路断开使电磁铁释放b小球，最终两小球同时落地．该实验结果可表明：［　 　　　　　　］

A．两小球落地速度的大小相同

B．两小球在空中运动的时间相等

C．a小球在竖直方向的分运动与b小球的运动相同

D．两小球在空中运动时的加速度相等

(2)利用该实验装置研究a小球平抛运动的速度，从斜槽同一位置释放小球，实验得到小球运动轨迹中的三个点A、B、C，如图乙所示．图中O为坐标原点，B点在两坐标线交点，坐标x_B = 40cm ，y_B = 20cm，A、C点均在坐标线的中点．则a小球水平飞出时的初速度大小为v_o= ________m/s；平抛小球在B点处的即时速度的大小v_B=______m/s．

答案：BCD(3分)　　 2 ，　 2.83(每空格2分)

26．(长宁)(5分)如图所示是运用DIS测定木块在水平桌面上滑动时加速度大小的实验图象．

　 (1)根据图象可求出木块的加速度大小为

a =　　　 　m/s²；　 　

(2)此实验过程中，还可以测得的物理量是［　 　　　　　　　］

A．木块的位移　　　　 B．木块与桌面的动摩擦因数

C．木块的平均速度　 D．木块克服桌面摩擦力做的功

答案：1.46(2分)　　 A B C(3分)　　　　　　　　　　　

26．(嘉定)(4分)(多选题)用油膜法粗测分子直径实验的科学依据是

(A)将油膜看成单分子油膜；

(B)不考虑各油分子间的间隙；

(C)考虑了各油分子间的间隙；

(D)将油膜分子看成球形。

答案：ABD

(嘉定)27．(6分)用如图所示装置做“研究有固定转动轴物体的平衡条件”的实验，力矩盘上各同心圆的间距相等。

(1)(多选题)在用细线悬挂钩码前，下列措施中哪些是必要的

(A)判断力矩盘是否处在竖直平面；

(B)判断横杆MN是否严格保持水平；

(C)判断力矩盘与转轴间的摩擦是否足够小；

(D)判断力矩盘的重心是否位于盘中心。

(2)在力矩盘上A、B、C三点分别用细线悬挂钩码后，力矩盘平衡，如图所示，已知每个钩码所受重力为1 N，则此时弹簧秤示数应为________N。

(3)若实验前，弹簧秤已有0.2 N的示数，实验时忘记对弹簧秤进行调零，则完成实验后测量出的顺时针力矩与逆时针力矩相比，会出现M_顺______M_逆(选填“＞”、“＝”或“＜”)。

答案：ACD(4分)　　 3N(1分)　　　 ＜(1分)

(嘉定)28．(6分)在“研究电磁感应现象”的实验中，首先按右图(a)接线，以查明电流表指针的偏转方向与电流方向之间的关系。当闭合S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央。然后按右图(b)所示将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路。(1)S闭合后，将螺线管A(原线圈)插入螺线管B(副线圈)的过程中，电流表的指针将 ______ 偏转。(2)线圈A放在B中不动时，指针将 ______ 偏转。(3)线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将 ______ 偏转。(选填“向左”、“向右”或“不”)

答案：(1)向右(2分)　　　　　 (2)不(2分)　　　 (3)向右(2分)

(嘉定)29．(8分)如图所示，有人对“利用频闪照相研究平抛运动规律”装置进行了改变，在装置两侧都装上完全相同的斜槽A、B，但位置有一定高度差，白色与黑色的两个相同的小球都由斜槽某位置静止开始释放。实验后对照片做一定处理并建立直角坐标系，得到如图所示的部分小球位置示意图。

(1)观察改进后的实验装置可以发现，斜槽末端都接有一小段水平槽，这样做的目的是　　　　　　　　　　 。

(2)(多选题)根据部分小球位置示意图，下列说法正确的是

(A)闪光间隔为0.1s

(B)A球抛出点坐标(0，0)

(C)B球抛出点坐标(0.95，0.50)

(D)两小球是从斜槽的相同位置被静止释放的

(3)若两球在实验中于图中C位置发生碰撞，则可知两小球释放的时间差约为　　　 s。

答案：(1)保证水平抛出 / 抛出初速度水平 等(2分)

(2)ABD　 (4分)　　　　 (3)0.15s　　　 (2分)

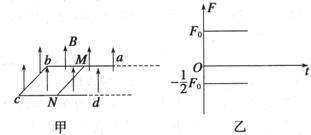

33．(14分)如图甲所示，空间存在竖直向上的磁感应强度为B的匀强磁场，ab、cd是相互平行的间距为l的长直导轨，它们处于同一水平面内，左端由金属丝bc相连，MN是跨接在导轨上质量为m的导体棒，已知MN与bc的总电阻为R，ab、cd的电阻不计。用水平向右的拉力使导体棒沿导轨做匀速运动，并始终保持棒与导轨垂直且接触良好。图乙是棒所受拉力和安培力与时间关系的图像，已知重力加速度为g。

(1)求导体棒与导轨间的动摩擦因数；

(2)已知导体棒发生位移x的过程中bc边上产生的焦耳热为Q，求导体棒的电阻值；

(3)在导体棒发生位移x后轨道变为光滑轨道，此后水平拉力的大小仍保持不变，图丙中Ⅰ、Ⅱ是两位同学画出的导体棒所受安培力随时间变化的图线。判断他们画的是否正确，若正确请说明理由；若都不正确，请你在图中定性画出你认为正确的图线，并说明理由。(要求：说理过程写出必要的数学表达式)

2009学年奉贤区调研测试

32．(14分)一质量为m的很小的球，系于长为R的轻绳的一端，绳的另一端固定在空间的O点，假定绳是不可伸长的、柔软且无弹性的。今把小球从O点的正上方离O点的距离为的O₁点以水平的速度抛出，如图所示。以O点为零势能面，试求：

(1)小球在O₁点的机械能为多大？

(2)轻绳刚伸直(绳子突然拉紧会使平行于绳子的速度突变为零)时，绳与竖直方向的夹角θ为多少？

(3)当小球到达O点的正下方时，所受的合外力是多大？

31．(12分)一个如图所示形状、内径均匀的细玻璃管,它的AB和CD两臂竖直放置,BC段呈水平方向,管的AB段和BC段长度分别为40cm和5cm，A端封闭、D端开口与大气相通。用一段长为5cm的水银柱将一部分空气封闭在管内。当管内被封闭空气的温度为27℃时,BC管充满水银,被封闭的空气柱恰与AB管等长。如果空气温度发生变化,管内水银柱将发生移动。设大气压强相当于75cm水银柱产生的压强，则

(1)要管内水银柱进入AB管，则空气温度是降低还是升高？

(2)要使管内水银柱刚好全部离开BC管进入AB管内并保持稳定时,AB管内空气的温度应是多少?　

30．(10分)两个完全相同的物体A、B，质量均为m = 0.8kg，在同一粗糙水平面上以相同的初速度从同一位置开始运动。图中的两条直线分别表示A物体受到水平拉力F作用和B物体不受拉力作用的v－t图像，求：

(1)两物体与地面之间的动摩擦因素μ；

(2)物体A所受拉力F的大小；

(3)12s末物体A、B之间的距离S。

29．(9分)一些材料的电阻随温度的升高而变化。

(1)如图(甲)是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池(电动势E=1.5V，内阻不计)、电流表(量程为5mA、内阻不计)、电阻箱R′ 串联起来，连接成如图(乙)所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

①电流刻度较大处对应的温度刻度_____________；(填“较大”或“较小”)

②若电阻箱阻值R′=150Ω,在丙图中标出空格处对应的温度数值为 __________⁰C。

(2)PTC元件由于材料的原因有特殊的导电特性。现有一由PTC元件做成的加热器，实验测出各温度下它的阻值，并作出了1/R-t的关系如图。已知它向四周散热的功率为P_Q=0.1(t-t₀)瓦，其中t(单位为⁰C)为加热器的温度，t₀为室温(本题取20⁰C)。当加热器产生的焦耳热功率P_R和向四周散热的功率P_Q相等时加热器温度保持稳定。加热器接在200V的电源上。

①加热器工作的稳定温度为________⁰C；

②加热器的恒温原理为：当温度稍高于稳定温度时加热器电阻___　　 _(填“增大”“不变”“减小”)，产生的焦耳热的功率___　　 _散热的功率(填“大于”“等于”，“小于”)，温度将下降 ；反之当温度稍低于稳定温度时也控制温度上升，从而保持温度稳定。

28．(7分)在“DIS研究机械能守恒定律”中，将实验装置中的　　　　　　　　传感器接入数据采集器，测定摆锤在某一位置的瞬时速度，从而求得摆锤在该位置的动能，同时输入摆锤的高度，求得摆锤在该位置的重力势能，进而研究势能和动能转化时的规律。实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m，已由计算机默认，不必输入。现某位同学要测定摆锤在D点的瞬时速度。其实验装置如图所示，接着他点击“开始记录”，同时让摆锤从图中所示位置释放，计算机将摆锤通过光电门传感器的速度自动记录在表格的对应处，如图。

(1)请问该实验中所用传感器的名称是_________传感器。

(2)请指出该同学实验中的错误之处：①　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　；

②　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　。

(3)摆图中计算机记录的数据与真实值相比将　　　 (填“偏大”、“偏小”或“仍准确”)
