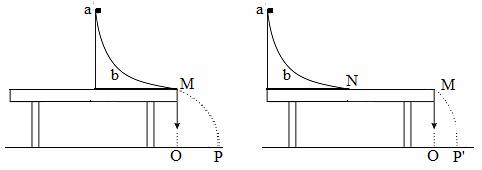

29．(奉贤)(6分)为了测定滑块与桌面之间的动摩擦因数，某同学设计了如图所示的实验装置。其中，是质量为的滑块(可视为质点)，b是可以固定于桌面的滑槽(滑槽末端与桌面相切)。第一次实验时，将滑槽固定于水平桌面的右端，滑槽的末端与桌面的右端M对齐，让滑块从滑槽上最高点由静止释放滑下，落在水平地面上的P点；第二次实验时，将滑槽固定于水平桌面的左端，测出滑槽的末端N与桌面的右端M的距离为L，让滑块再次从滑槽上最高点由静止释放滑下，落在水平地面上的P＇点。已知当地重力加速度为g，不计空气阻力。

①实验还需要测量的物理量(用文字和字母表示)：　　　　　　　　　　　　　　　　 。

②写出滑块与桌面间的动摩擦因数的表达式是(用测得的物理量的字母表示)：

=　　　　　　　　　　　　 。

答案：①　 MO的高度h，OP距离x₁，O P＇距离x₂　 　；　　 ②=。

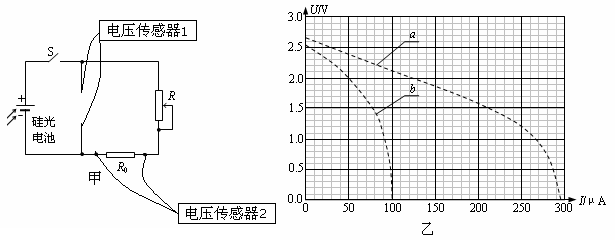

28．(奉贤)(6分)硅光电池是一种可将光能转换为电能的器件。某同学用DIS探究硅光电池的路端电压U与总电流I的关系，电路见图甲。图中R₀为已知定值电阻。

①若电压传感器2的读数为，则I＝　　　　 ；

②实验(一)：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。见图乙，由此可知电池内阻　　　　 　(填“是”或“不是”)常数，短路电流为　　　　 A ，电动势为　 　　　V。

③实验(二)：减小实验(一)中光的强度，重复实验，测得U-I曲线b，见图乙。当滑动变阻器的电阻为某值时，在实验(一)中的路端电压为1.5V，则实验(二)中外电路消耗的电功率为_______W。

答案：①　　 U₀/R₀　　 ；②　 不是　 　　2.95×10^-4 A ，　 2.67　 V。③_6.7×10^-5 _W。

27．(奉贤)(6分)在探究影响单摆周期的因素的实验中

(1)同学甲有如下操作，请判断是否恰当(填 “是”或“否”)。

　①把单摆从平衡位置拉开约5°释放；　　　　

　②在摆球经过最低点时启动秒表计时；　　　　

　③把秒表记录摆球一次全振动的时间作为周期。　　

该同学改进测量方法后，得到的部分测量数据见表。根据表中数据可以初步判断单摆周期随_______的增大而增大。

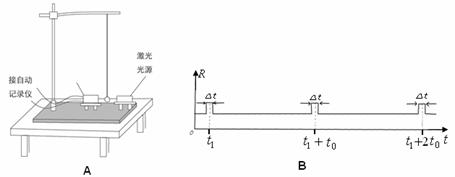

(2)同学乙实验时，为了将人工记录振动次数改为自动记录振动次数，设计如图A所示的装置，若摆球在垂直纸面的平面内摆动，在摆球运动最低点的左、右两侧分别放置一激光光源与光敏电阻与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t变化图线如图B所示，则该单摆的振动周期为　　　 。若保持悬点到小球顶点的绳长不变，改用直径是原小球直径一半的另一小球进行实验，则该单摆的周期将　　　　 (填“变大”、“不变”或“变小”)。

答案：(1) ①　 是 　② 是 　③ 否 　摆长_(2)___2t₀_ 　__变小_

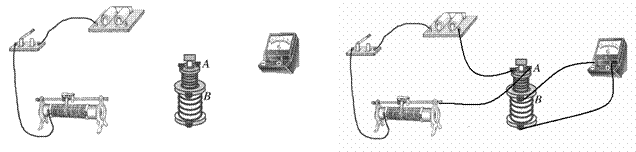

26．(奉贤)(6分)下图为“研究电磁感应现象”的实验装置，部分导线已连接。

(1)请用笔画线代替导线将图中未完成的电路连接好。

(2)如果在闭合电键时发现灵敏电流计的指针向左偏了一下，然后将原线圈A迅速拔出副线圈B，那么此过程中，电流计的指针将向___偏；若原线圈插入副线圈不动，然后将滑动变阻器滑片迅速向右移动，那么此时电流计的指针将向_____偏。

答案：(1) 连线见右图 ；(2)_右____　　 ___右___

29．(闵行)一位质量为60 kg的同学为了表演“轻功”，他用打气筒给4只相同的气球充以相等质量的空气(可视为理想气体)，然后将这4只气球以相同的方式放在水平木板上，在气球的上方放置一轻质塑料板，如图所示。

(1)在这位同学慢慢站上轻质塑料板正中间位置的过程中，球内气体温度可视为不变。下列说法正确的是(　　 )

A．球内气体体积变大　　　　 B．球内气体体积变小

C．球内气体内能变大　　　　　 D．球内气体内能不变

(2)为了估算气球内气体的压强，这位同学在气球的外表面涂上颜料，在轻质塑料板面接触气球一侧表面贴上小方格边长为2.0 cm的方格纸。表演结束后，留下气球与方格纸接触部分的“印迹”如图所示，每个“印迹”大约占97小方格。若表演时大气压强为1.01310⁵Pa，取g=10 m/s²。则气球内气体的压强为　　　　　 　Pa。(取三位有效数字)

答案：(共7分)(1)　 BD(选全得4分，选不全得2分，不选或选错得0分)；(2)1.05×10⁵Pa (3分)

28．(闵行)如图是“用DIS研究螺线管中感应电动势大小与磁通量变化快慢的关系”实验装置图，

(1)请在图中空白方框中填上对应的器材名称；

(2)该实验采取了控制变量法，实验过程中每次小车以不同的速度靠近螺线管，但保持不变的量是：①________________________________；②_____________________________。

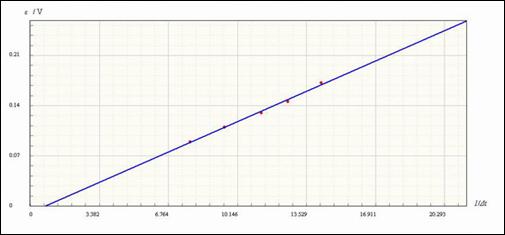

(3)下图是根据该实验数据作出的E-1/Δt图线，若其他实验条件均不变，仅改变螺线管到光电门之间的距离，获得的实验数据仍在原坐标图上作图线，图线斜率将如何变化？

________________________________________________________________________ 。

答案：(共7分) (1) 电压传感器、磁铁、(每空1分)

(2)螺线管匝数、档光片通过光电门时间Δt内磁通量改变量ΔΦ。(每空1分)

(3)若距离增大，斜率减小；若距离减小，斜率增大。(答一种情况2分、两种情况3分)

27．(闵行)如图所示是利用闪光照相研究平抛运动的示意图。小球A由斜槽滚下，从桌边缘水平抛出，当它恰好离开桌边缘时，小球B也同时下落，闪光频率为10Hz的频闪相机拍摄的照片中B球有四个像，像间距离已在图中标出，单位cm，如图所示。两球恰在位置4相碰。

(1)计算A球离开桌面时的速度　　　 。

(2)画出图中A球的运动轨迹并用小圆点标明与B球相对应的另外两个位置。

答案：(共6分)(1) 1.5m/s(2分)；(2)(4分，其中轨迹线2分，2个位置各1分)

26．(闵行)如图是学生实验用多用电表刻度盘，当学生选用量程为25V的电压档测量电压时，表针指于图示位置，则他所测电压为_____V；若他选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

答案： (共4分)13，2200 (每空2分)；

28．(徐汇)(7分)“研究共点力的合成”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是在白纸上根据实验结果画出的图示。

(1)图乙中的F与F′两力中，方向一定沿AO方向的是___________。

(2)(单选题)本实验采用的科学方法是( 　　)

(A)理想实验法　　 (B)等效替代法

(C)控制变量法　　 (D)建立物理模型法

(3)(多选题)实验中可减小误差的措施有(　　 )

(A)两个分力F₁、F₂的大小要尽量大些

(B)两个分力F₁、F₂间夹角要尽量大些

(C)拉橡皮筋时，弹簧秤、橡皮条、细绳应贴近木板且与木板平面平行

(D)AO间距离要适当，将橡皮筋拉至结点O时，拉力要适当大些

答案：(1)F′(1分)　 (2)B(2分)　 (3)ACD(4分)(漏选得2分，错选不得分)

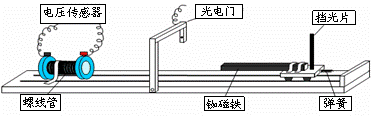

(徐汇)29．(7分)在“用DIS研究回路中感应电动势的大小与磁通量变化快慢的关系”的实验中，为了研究感应电动势E与时间△t的关系，某小组同学利用图中的实验装置进行实验：让小车以不同的速度靠近螺线管，得到在不同挡光时间△t内的感应电动势平均值E。通过利用小车末端的弹簧将小车以不同的速度从轨道的最右端弹出，就能得到一系列的感应电动势的平均值E和时间△t。

在一次实验中得到的数据如下表：

(1)观察和分析该实验装置可看出，在实验中，每次测量的挡光时间△t内，磁铁相对螺线管位置的变化都________ (选填“相同”或“不同”)，从而实现了控制________不变。

(2)在得到上述表格中的数据之后，为了研究E与△t的关系，可采用图像处理数据的方法，在直角坐标系中作_________________的关系图线，若图线是基本过坐标原点的倾斜直线，可得出的实验结论是_______________________________。

(3)若要进一步研究感应电动势与线圈匝数的关系，实验时应控制____________相同。

答案：(1)相同(1分)螺线管中磁通量的变化量(1分)

(2)感应电动势E与挡光时间△t的倒数(2分)

在匝数和磁通量不变的情况下，感应电动势E和时间△t成反比(2分)　

(3)小车通过光电门的挡光时间△t(或小车出发的速度)(1分)

实验题

27．(徐汇)(6分)在“用油膜法估测分子的大小”的实验中，以下给出的是可能的操作步骤，把你认为正确的步骤前的字母按合理的顺序填写在横线上__________________，并请补充实验步骤D中的计算式。

A．将画有油膜轮廓的玻璃板放在坐标纸上，以坐标纸上边长1cm的正方形为单位，计算出轮廓内正方形的个数m。

B．将一滴油酸酒精溶液滴在水面上，待油酸薄膜的形状稳定。

C．用浅盘装入约2cm深的水，然后将痱子粉均匀地撤在水面上。

D．用测量的物理量估算出单个油酸分子的直径d＝_______________m。

E．用滴管将事先配好的浓度为0.05%的油酸酒精溶液逐滴滴入量筒，记下滴入的溶液体积V₀ m³与滴数N。

F．将玻璃板放在浅盘上，用笔将薄膜的外围形状描画在玻璃板上。

答案：ECBFAD(CE可以互换)(4分)，5V₀/Nm(2分)
