14．用螺旋测微器测量一根电阻丝的直径，测量结果如图，其读数为________ mm。用游标为50分度的卡尺测量一工件的直径，测量结果如图所示，此工件的直径为________cm。

13．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间。计时器所用电源的频率为50 Hz，图为一次实验得到的一条纸带．纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、l、2、3、4、5、6七个计数点，用米尺量出1、2、3、4、5、6点到0点的距离分别为l．40 cm、3．55 cm、6．45 cm、10．15 cm、14．55 cm、19．70 cm。由纸带数据计算可得计数点4所代表时刻的即时速度大小=      m／s，小车的加速度大小=       m／s²。（结果保留三位有效数字）

A．若线圈闭合，进入磁场时，线圈相对传送带向后滑动

B．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动

C．从图中可以看出，第3个线圈是不合格线圈

D．从图中可以看出，第4个线圈是不合格线圈

第Ⅱ卷 ( 非选择题  共52分 )

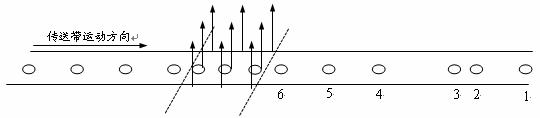

12．如图所示，通过水平绝缘传送带输送完全相同的铜线圈，线圈等距离排列，且与传送带以相同的速度匀速运动。为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带，根据穿过磁场后线圈间的距离，就能够检测出不合格线圈，通过观察图形，判断下列说法正确的是

11．水平放置的平行板电容器与一电池相连，在电容器的两板间有一带正电的质点处于静止状态。现将电容器两板间的距离增大，则

A．电容变大，质点向上运动

B．电容变大，质点向下运动

C．电容变小，质点保持静止

D．电容变小，质点向下运动

       D．电压表的读数为V，电源的输出电压的有效值为100V

       C．电流表的读数为

       B．电流表的读数为0.1A

       A．通过R的电流i_R随时间t变化的规律是
