17．一均匀的扁平条形磁铁与一圆形线圈在同一平面内，磁铁中央与圆心O重合，为了在磁铁开始运动时，在线圈中得到方向如图所示的感应电流，磁铁的运动方式应为

A．N极向纸外，S极向纸内，使磁铁绕O点转动

B．N极向纸内，S极向纸外，使磁铁绕O点转动

C．使磁铁沿垂直于线圈平面的方向向纸外平动

D．使磁铁在线圈平面内绕O点沿顺时针方向转动

A．仍静止不动         B．向下运动               C．向上运动            D．无法判断

16．如下图所示，D是一只二极管，它的作用是：只允许电流从a流向b，不允许电流从b流向a。在平行板电容器A、B板间，电荷P处于静止状态，当两极板的间距稍增大一些的瞬间（两极板仍平行），P点的运动情况是

15．一个物体在多个力的作用下处于静止状态，如果仅使其中某个力大小逐渐减小到零，然后又逐渐从零恢复到原来大小（在上述过程中，此力的方向一直保持不变），那么，如下图所示的图像中，符合此过程中物体运动情况的图像可能是

14．假设在一个完全密封绝热的室内，放一台打开的电冰箱，然后遥控接通电源，令冰箱工作一段较长的时间后再遥控断开电源，等室内温度达到平衡时，室内气温与接通电源前相比

A．一定升高了                                            B．一定降低了

C．一定不变                                               D．可能升高，可能降低，也可能不变

（3）从0～0.04s时间内，哪些时刻飘入小孔O₁的粒子能穿过电场边界并飞出磁场边界MN？

（1）带电粒子经小孔O₂进入磁场后，能飞出磁场边界MN的最小速度为多大？

（2）磁场边界MN有粒子射出的长度范围。（保留一位有效数字）

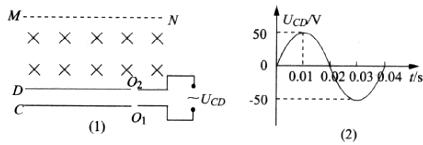

18．（10分）如下图（1）所示，真空中两水平放置的平行金属板C、D，两板上分别开有正对小孔O₁和O₂，金属板C、D接在正弦交流电电源上，C、D两板间的电势差随时间变化的图线如图（2）所示。时刻开始，从C板小孔O₁处连续不断飘入质量为、电荷量的带正电的粒子（设飘入的速度很小，可视为零）。在D板外侧有以MN为边界的匀强磁场，MN与D金属板相距，匀强磁场B=0.1T，方向垂直纸面向里，粒子的重力及粒子间相互作用力不计，平行金属板C、D之间距离足够小，粒子在两板间的运动时间可忽略不计。求：
