②请完成如下实验步骤：A，先把开关S拨向R_X,调节滑动变阻器，使电压表和电流表有一合适的读数，并记录两表的读数，U＝8.12V，I＝8mA，用伏安法初步估测电阻R_X的大小。B，调节电阻箱的电阻值，使其为           ，之后把开关S拨向电阻箱R，微调电阻箱的电阻值，使电压表、电流表的读数与步骤A中的读数一致。读得此时电阻箱的阻值R＝1000Ω。

C，该未知电阻R_X＝           Ω

③利用测得数据，可以得到           的内电阻r ＝          Ω

①根据v―t图像，求出物体的加速度a＝               （保留两位有效数字）。

②如果当时电网中交变电流的频率高于50Hz，而做实验的同学并不知道，那么计算出的各点速度值与实际值相比             （选填“偏大”“偏小”“不变”，后同），加速度的测量值与实际值相比             。

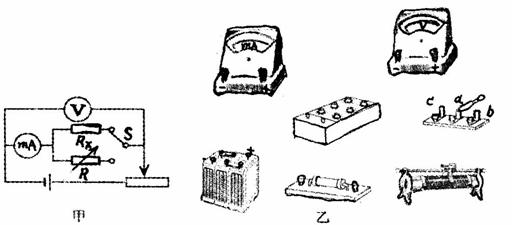

（2）（10分）根据“伏安法”，利用电源（E＝10V）、电压表（量程0∽15V）、电流表（量程0∽15mA）等器材连接成实验电路可测量较大阻值的电阻。由于电表内阻的影响会造成测量误差，为了避免此误差，现在原有器材之外再提供一只高精度的电阻箱和单刀双掷开关，某同学设计出了按图甲电路来测量该未知电阻的实验方案。

①请按图甲电路，将图乙中所给器材连接成实验电路图

22．（1） （6分）在做“匀速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，并在其上连续取了A、B、C、D、E、F、G共7个计数点，每相邻两个计数点间还有4个点，打点计时器打点周期为T＝0.02s。他经过测量并计算得到打点计时器在打B、C、D、E、F各点时物体的瞬时速度后画出v―t图如下图：

A．物体开始运动后,加速度先增加后减小

B．物体开始运动后,加速度先增加后不变

C．经过时间t=E₀/k,物体在竖直墙壁上的位移达最大值

D．经过时间t=（μqE₀^_mg）/μkq,物体运动速度达最大值

第Ⅱ卷（非选择题，共174分）

21．如下图所示，一个质量m，带正电q的物体处于场强按E＝E₀^__kt（E₀、k均为大于零的常数,取水平向左为正方向）变化的电场中,物体与竖直墙壁间的动摩擦因数为μ,当t=0时,物体处于静止状态.若电场空间和墙面均足够大,下列说法正确的是

    A．若M为波源，则质点Q开始振动时的方向向下

    B．若M为波源，则质点P已经振动了3T/4时间

    C．若N为波源，则图示时刻质点Q振动方向向上

D．若N为波源，则质点P已经振动了T/4时间

20．如下图所示，为一列简谐横波的波形图，波的周期为T，该波形图是波源开始振动一个周期后的图形，下列说法正确的是

A．带电粒子只向一个方向运动

B．0∽2s内，电场力做功：W＝2q²E₀²/m

C．2s末带电粒子的速度大小：v＝2qE₀/m

D．4s末带电粒子回到原出发点

19．一匀强电场强度E随时间t变化的图像如图所示，在该匀强电场中，有一个质量为m的带电粒子在t=0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是
