23．（15分）如图所示，一束电子（电量为e）以速度v垂直射入磁感应强度为B，宽度为d的匀强磁场中，穿过磁场时速度方向与电子原来入射方向的夹角是30⁰，则：

（1）电子的质量是多少？

（2）穿过磁场的时间是多少？

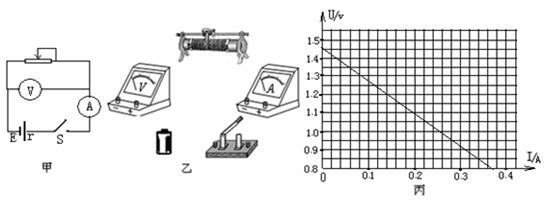

（2）某同学采用如图甲所示的电路测定一节干电池的电动势和内电阻。提供的器材有，电压表（0～3V），电流表（0～0．6A），滑动变阻器有R₁（10Ω，2A）和R₂（100Ω，0．1 A）各一只．

①实验中滑动变阻器应选用　　　 （填“R₁”或“R₂”）。在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可求出该电源电动势E＝　　　　V；内阻r=____________Ω。（保留三位有效数字）

②在图乙中用笔画线代替导线连接实验电路。

③电动势测量值______真实值，内电阻测量值______真实值.（ 填< , > ,= ）

①根据以上直接测量的物理量得小球初速度为_________（用题中所给字母表示）。

②小球初速度的测量值为_____________m/s。（保留两位有效数字）

（1）在做“研究平抛物体的运动”的实验中，为了确定小球在不同时刻所通过的位置，实验时用如图所示的装置，先将斜槽轨道的末端调整水平，在一块平木板表面钉上复写纸和白纸，并将该木板竖直立于槽口附近处．使小球从斜槽上紧靠挡板处由静止释放，小球撞到木板并在白纸上留下痕迹A；将木板向远离槽口平移距离x，再使小球从斜槽上紧靠挡板处由静止释放，小球撞在木板上得到痕迹B；又将木板再向远离槽口平移距离x，小球再从斜槽上紧靠挡板处由静止释放，再得到痕迹C．若测得木板每次移动距离x=10.00cm，A、B间距离cm，B、C间距离y₂=14.58cm．（g取9.80m/s²）

22．实验题（17分）

A．m₁＞m₂　

 B．m₁＝m₂　   　

C．m₁＜m₂　

 D．无法确定

第Ⅱ卷  非选择题（共 174 分）

21．如图所示，两个带有同种电荷的小球，用绝缘细线悬挂于O点，若q₁  > q₂，l₁ > l₂，平衡时两球到过O点的竖直线的距离相等，则
