①以下四幅图中能反映封闭气体变化过程的是

（2）以下说法中正确的是

 A．布朗运动就是液体分子的无规则运动

 B．夏天荷叶上小水珠呈球状，说明水不浸润荷叶

C．“用油膜法估测分子的大小”实验中油酸分子直径等于纯油酸体积除以相应油酸膜的面积

D．机械能不可能全部转化为内能，内能也无法全部用来做功以转化成机械能

（3）向一个空的铝制饮料罐（即易拉罐）中插入一根横截面积为s透明吸管，接口用蜡密封，在吸管内注入质量为m的一小段油柱，其上下表面近似看作平面，这就是一个简易“气温计”，如图所示。当外界大气压强为p₀保持不变时，室温从T₁（状态1）升高到T₂ （状态2）的过程中，罐内气体吸收的热量为Q，油柱上升了△l 的距离（不计油柱与管壁间的摩擦）。

12．选做题（请从A、B和C三小题中选定两小题作答，并在答题卡上把所选题目对应字母后的方框涂满涂黑，如都作答则按A、B两小题评分。）

A．（选修模块3-3）（12分）

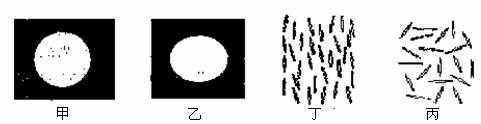

（1）把熔化的蜂蜡薄薄地涂在两种材料所做的薄片上，用一枝缝衣针烧热后用针尖接触蜂蜡层的背面，熔化区域的形状如甲、乙两图所示，     图中（填“甲”或“乙”）的薄片一定是晶体；液晶的分子排布与液体和固体都有区别，这种排布使液晶既像液体一样具有流动性,又具有各向异性，下面   图（填“丙”或“丁”）是液晶分子示意图。

11．某同学要测量A、B两只不同电压表的内阻r_A 和 r_B，他先将两表串联后接在一内阻不计的电源上，A、B两表读数分别为5V和10V。现还有一只电阻箱（其最大阻值大于两电压表内阻）、一只电键，请你帮这位同学完成此实验。画出设计的实验电路图，写出必要的操作步骤，并根据实验数据写出两只电压表内阻的表达式。

（1）电路图

（2）实验步骤：

（3）r_A =            ； r_B=          。

①规定打点1时重力势能为0，要计算出打点4时重物的机械能，在纸带上必须测出     。实验中若不知道本地的重力加速度的大小，要计算出机械能还必须测出重物的     。

②该同学根据测出的数据准确地计算出各计数点时重物的机械能，发现打后一个点时机械能都比打前一个点时机械能小，其原因可能是                （只要求说出一种）。

③若在数据处理时所用的重力加速度比本地的重力加速度偏大，不考虑其它因素产生的误差，将使打后一个点时机械能都比打前一个点时机械能          。

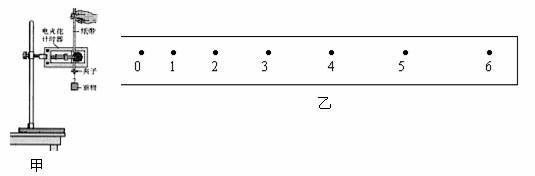

（2）某同学用如图甲所示装置做“验证机械能守恒定律”的实验。图乙为实验中得到的一条 纸带，在纸带上用0、1、2、3、4、5、6……标出计数点。

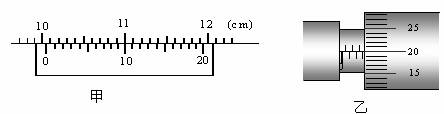

10．（1）甲图中游标卡尺的读数是    cm。乙图中螺旋测微器的读数是     mm。

A．若小球P在经过C点时带电量突然减小，则它将会运动到连线上CD之外

B．若小球P的带电量在经过CO之间某处减小，则它将会运动到连线上CD之外

C．若小球P在经过C点时，点电荷M、N的带电量同时等量增大，则它将会运动到连线上CD之外

D．若小球P在经过CO之间某处时，点电荷M、N的带电量同时等量增大，则它以后不可能再运动到C点或D点

必做题

9．如图所示，在光滑绝缘水平面上，两个带等量正电的点电荷M、N，分别固定在A、B两点，O为AB连线的中点， C、D在AB的垂直平分线上。在C点处由静止释放一个带负电的小球P（不改变原来的电场分布），此后P在C点和D点之间来回运动。
