11、长江中下游遭遇了50年以来最长时间的干旱，各地都在抽水抗旱。图20是某村抽水抗旱的示意图，水泵的流量为180m³/h（每小

时流出管口的水的体积），抽水高度H为12m。

（1）水泵的轴心距水面的高度h最大为多少?

（2）该机械装置所做有用功的功率为多少?

（3）带动水泵的动力装置为柴油机，每小时燃烧的柴油为1.25L。则整个机械装置的效率为多少?

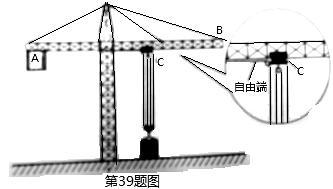

10、在长沙市地铁二号线建设工地，有一“塔吊”正在准备起吊一底面积为0.8m²、质量为2400kg的圆柱形重物；如图所示，A为塔吊的配重，OB为塔吊的起重臂，C为能在起重臂上移动的载重小车，载重小车下挂有滑轮组，OB=25m。当载重小车在B点时，能安全起吊重物的最大质量是1200kg。现在载重小车从距离O点为10m的载重臂上，准备起吊该圆柱形重物（不计挂钩、滑轮组和钢丝绳重及摩擦。g=10N/kg）问：

（1）起吊前，该重物对地面的压强为多大？

（2）起吊后，当重物匀速上升时，载重小车下每段钢丝绳的拉力为多大？

（3）如果将重物匀速提升20m，则拉力做功多少？

（4）塔吊将重物从起吊点提升20m后，载重小车最多能向B点方向再平移多少米，才能保证安全工作？

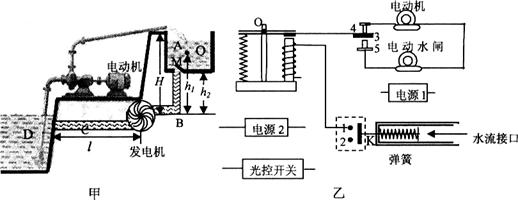

9、在如图甲所示储能电站中，蓄水池A中的水通过管道B推动水轮机带动发电机发电。用电低峰时潜水泵把水从D池抽到A池。图乙是储能发电控制原理图，水流接口与图甲中的管道B的最低点接通。白天光控开关闭合，当水的压强大于ρh₂g时弹簧推动开关K使1和2两点接通，在电磁继电器作用下触点3与5接通，电动水闸M打开，水流通过管道B推动发电机工作，夜晚光控开关断开或白天水压不足以推动开关K时，电动水闸M关闭，发电机停止工作。

　　 (1)发电机发电过程中的能量转化是　　　　　　　 　。

　　 (2)请完成乙图的电路连接。

　　 (3)若圆柱形储水池A的半径为R，如图甲所示，0点为整池水的重心，A池的顶部距最低点B的距离为H，OB两点距离为h₁，池底与B点的距离为h₂，若发电机的效率为80%，A池装满一池水时，该发电设备一次能发多少电能?若一次发电时间为t，则发电机的发电功率为多少?(忽略水管直径和发电机的大小，要求写出推导过程，不要求代入具体数据计算)。

8、如图甲是小华同学设计的一种测定油箱内油量的装置，其中R。为定值电阻，R为压敏电阻，其阻值隧所受压力变化的图像如图乙。油量表由量程为0～3V的电压表改装而成。已知油箱重80N，压敏电阻R能够承受的最大压力为800N。电源电压保持6V不变．(g取10N／kg)

　 (1)若压敏电阻与油箱的接触面积是4×10^－4m²，则压敏电阻能承受的最大压强为多大?

　 (2)若油箱内油的密度为0.8×lO³kg／m³，则此油箱最多可装多少立方米的油?

　 (3)若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻R。的阻值为多大?

　 (4)为了判断此油量表的刻度是否均匀，需了解R₀两端电压U₀与油量V的关系，请推导此关系式．

7、下图是小明设计的一个简易电子身高测量仪的示意图。其中，电源电压恒为6 V，保护电阻R₀=20 Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40 cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息将表中数据填完整。从理论上分析，该测量仪的身高测量范围是　　　　　

6、如图的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω。滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为　　　　　　　　

5、履带式推土机在松软和泥泞的作业环境下发挥着巨大的作用.图25为某品牌履带式推土机,右下表为其主要参数.根据表中提供的信息,回答并计算下列问题:

(1)“履带”的主要作用是什么?“履齿”的主要作用是什么?

(2)该推土机静止时对地面的压强(g取10N/kg).

(3)假若该推土机以额定功率进行推土作业,在平直的场地上以1m/s的速度匀速行驶了5m,求推土机所受的阻力和推土机所做的功.

4、将高为10cm的圆柱体甲放在水平地面上，细绳的一端系于圆柱体甲上表面的中央，另一端竖直拉着杠杆的A端。当把质量为800g的圆柱体乙悬挂在杠杆的B端并处于圆柱形容器M中时，杠杆在水平位置平衡，如右图，此时圆柱体甲对水平地面的压强为3200Pa。把质量为900g的水注入容器M中，水未溢出，水静止后，水对容器M底面的压强为2500Pa，圆柱体甲对水平地面的压强为5000Pa。已知：AO:OB=2:3，容器M的底面积为60cm²，不计杠杆的质量，g取10N/kg，则圆柱体甲的密度为　　　 kg/m³。
