3、家庭室内装修要用到某种液体乙烯材料和三混粉，工人师傅使用加热与搅拌为一体的用电器，下图是该用电器的工作原理图。先在室温下把液体乙烯材料放入容器中，温控旋转开关接ab开始加热，发光二极管正常发光，当液体温度达到70℃；温控旋转开关自动接cd，发光二极管熄灭，电动机起动，再倒入三混粉在容器中保温搅拌，搅拌均匀后，涂抹到墙壁上使之更加平滑牢固。旋转开关接ab时电路消耗功率为1522W，旋转开关接cd时电路消耗功率为1200W，电动机正常工作的功率为1100W，发光二极管L规格为“2V　 0.2W”，R₁是加热电热丝，R₂是保温电热丝，R₀为保护发光二极管正常工作的限流电阻。(忽略温度对电阻的影响)

（1）用电器正常工作时，求保温电热丝R₀的电阻值。

（2）液体乙烯材料质量为6kg，初温为20℃，求温控旋转开关接ab开始加热到刚接cd时，液体乙烯材料吸收了多少热量[C_液=1.8×10³J／(kg℃)]

（3）温控旋转开关接ab开始加热到刚接cd时，电路正常工作了6分40秒，该过程中加热电热丝产生的热量为多少?

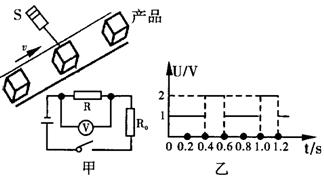

2、如图甲所示，是某工厂的水平传送带上的产品运输及计数装置示意图。其中，电源电压为3V，定值电阻R₀的阻值为200Ω ；S为激光光源，能发射一条粗细忽略不计的光线；R为光敏电阻，当有光照射时，其阻值较小，无光照射时，其阻值较大。水平传送带上的产品均是密度ρ =2.5 x 10³kg/m³的相同正方体。当水平传送带上的产品和传送带一起以速度v =0.5m/s匀速通过S与R之间时，射向光敏电阻的光线被产品挡住，光线始终与正方体靠近光源一侧的表面垂直，通过电压表测出光敏电阻R两端电压随时间变化的规律如图乙所示(g = 10N/kg)。

则:：①定值电阻Ro消耗的最大功率是多少？

②水平传送带对每个产品的支持力为多少？

1、为了将放置在水平地面上、重G=100 N的重物提升到高处。小明同学设计了图24（甲）所示的滑轮组装置。当小明用图24（乙）所示随时间变化的竖直向下拉力F拉绳时，重物的速度υ和上升的高度h随时间t变化的关系图像分别如图24（丙）和（丁）所示。若重物与地面的接触面积S=5×10^-2 m²，不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向。求：

（1）在2~3s内，拉力F的功率P及滑轮组的机械效率η。

（2）在1~2s内，拉力F做的功W。

（3）在0~1s内，重物对地面的压强p。

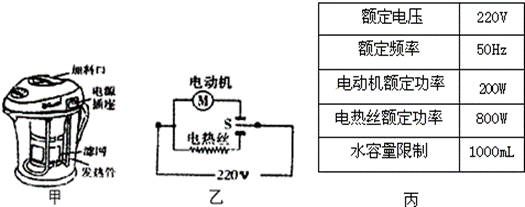

25.（8分）小琪家里新买回来一个豆浆机，其外形、工作电路和铭牌如图甲、乙、丙所示：（其中g取10N/kg）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成．制作豆浆的过程是加热和打浆交替进行的．

（1）（2分）豆浆机中的电热丝的电阻是多大？ 　（2）（2分）如将豆浆机装满清水，但未加装黄豆，则此时清水的质量是多少kg？ 　

（3）（4分）以下是小琪制作豆浆时，豆浆机的工作程序表，那么在正常工作的情况下，制作一次豆浆需要消耗多少电能？（其中0N：表示开启工作；0FF：表示断电不工作）

24.（7分）今年“五•一”期间，爸爸开车带着李兵从通辽市区出发 到“大青沟自然保护区”景点，汽车（包括车上的人和物品）质量为1.8t，车轮与地面的总接触面积为0.09m²，当汽车以72km/h的速度在平直路面上匀速行驶时，汽车发动机牵引力为1000N，（ g取10N/kg）．求： （1）（2分）汽车静止时对路面的压强． （2）（2分）汽车以72km/h的速度匀速行驶时，牵引力的功率． （3）（3分）若汽车按照这种方式行驶，这次旅行全程往返共行车3.2小时，牵引力做的功是多少？

三．简答与计算题

23.（4分）如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上．实验装置做好后让它从不太陡的斜面上滚下，会看到怎样神奇的现象？怎样解释看到的现象？

22.（5分）某种型号的电烤箱有高、中、低三个档位的发热功率。为了探究其设计原理，在老师帮助下画出了内部简化电路（如下图所示），开关S₁可分别与触点a、b接触。已知：R₁= 60Ω，R₂ =120Ω，在家庭电路中使用。请你帮他回答：当S₁接b， S₂断开时是　　　 档，当电烤箱需要中档工作时，S₁ S₂的开合情况怎样　　　　　　 ，当开关　　 　时是低档，高档功率是　　　　 　W， 高档功率是低档功率的　　　 倍。

21. （3分）如图所示的实验中吸盘都保持静止，但所挂钩码已是吸盘所能提起的最大重量．对此，可以粗测大气压值的是　　　　 图的实验，甲图中大气对吸盘的压力　　　 （填等于或不等于）钩码的重力，乙图中大气对下面吸盘的压力等于钩砝重力的1/2　　　 （填对、错）

20．（4分）如图所示的电路，电源电压6V，电灯L₁、L₂的电阻均为15Ω，当开关S闭合后，两灯均正常发光．在某时刻，电路出现故障，电流表和电压表的示数出现异常，造成该现象的电路故障有多种可能，如下表中1、2所列故障．请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填上与2、3相应的电流表和电压表的大约示数．

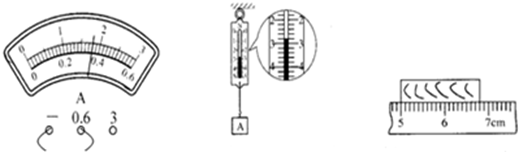

19. （3分） 观察如图所示中的三幅图，将测量结果或示数写在相应空格处． 　①电流表示数　　　 A②测力计示数　　　 N③木块长度　　　 m.
