31．小王学习了有关热学的知识后，知道水的比热容是4.2×10³J／(kg·℃)．

　　(1)如果小王用燃气灶将质量为5kg、温度为20℃的水加热到100℃，则水需要吸收多少热量?

　(2)若小王烧水用的燃气灶使用的是热值为4.2×10⁷J/kg的煤气，且燃气灶烧水时的热效率(热效率等于水吸收的热量与燃料完全燃烧放出的热量之比)为20%，则实际消耗的煤气为多少千克?

(3)为了节约能源，小王对燃气灶进行了改进，使燃气灶的热效率得到了提高．若小王在同样的条件下将质量为5kg、温度为20℃的水加热到100℃，可比原来节省0.04kg的煤气，则现在燃气灶烧水时的热效率为多少？

　　(第31题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果)

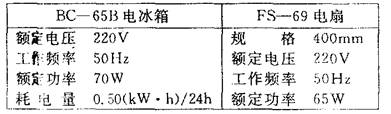

30．下表列出了小王家两件家用电器铭牌上的主要项目

(1)根据铭牌上提供的信息，可以算出电扇连续正常运转1Oh消耗的电能为_________kW·h；

(2)2007年5月3日上午8∶00，小王看了一下家中的电能表，示数如上图所示．然后他们-家外出旅游，其间家中只有电冰箱正常使用．他们于5月4日上午8∶00回家时，电能表示数变为：

29．小王在参加物理课外兴趣小组活动时，老师提供了如下图所示的电路，电源电压未知但保持不变，R₀为阻值已知的定值电阻.要求小王在不拆开电路的情况下，只用一只量程满足实验要求的电流表和若干导线估测未知电阻R_X的值．小王感到有些畏难，请你开动脑筋，设计一个实验帮助小王解决这个问题．

　　 (1)你所设计的实验的主要步骤及所要测出的量是：

　　 (2)根据你的实验，得出的R_X为_______(用测出量和已知量表示).

28．小王用天平和量筒测量矿石的密度，

　 　(1)有如下一些实验步骤：

　　　 　①用调节好的天平测出矿石的质量m；

　　 　②向量筒中倒进适量的水，测出这些水的体积V₁；

　　　 ③根据密度的公式，求出矿石的密度ρ；

　　　 ④将矿石浸没在置筒内的水中，测出矿石和水的总体积V₂．他应采用的正确的实验步骤顺序为　　　　　　　　　　　　　　　　　　　　 答：[　　]

　　　　 　A．①②③④　　B．①②④③　　C.②③①④　　D．②③④①

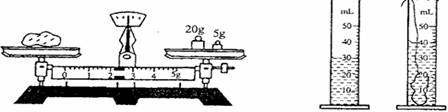

　 　(2)由图可知，矿石的质量为______g，矿石的体积为______cm³.矿石的密度为_________g／cm³.

27.　如图所示，小王在探究“力和运动的关系”的实验中，他将物体M放在水平桌面上，两边用细线通过滑轮与吊盘相连．若在左盘中放重为G的砝码，右盘中放重为2G的砝码时，物体M能以速度v向右作匀速直线运动.如果左、右盘中的砝码不变，要让物体M能在水平桌面上以2v的速度向左作匀速直线运动，则应在左盘中再加上砝码，所加砝码的重为(吊盘重、滑轮与细线间和滑轮与轴间摩擦不计)　　　　　　　　　　　 　　　　　　　　　　　　　答：[　　]

A．G　　　　　 　B．2G　　　　 　C.　3G　　　　 　　D．4G

26.　在探究“用滑动变阻器改变灯泡亮度”的实验中，小王把开关、小灯泡、滑动变阻器、电源用导线连接好后，闭合开关，小灯泡亮了；他想改变小灯泡的亮度；但无论怎样调节滑动变阻器，小灯泡的亮度就是不变．

　 　(1)请你指出小王在实验中关于滑动变阻器的连接可能存在的两种错误方式：

①_______________________________________；

②_______________________________________.

　 　(2)请你用笔画线代替导线，将实物图中的滑动变阻器接在A、B两接线柱上，使滑动变阻器能改变小灯泡的亮度.

25．如图所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号，使两灯组成并联电路．

24．如图所示，用裁纸刀裁纸.加在裁纸刀上的动力为F，支点在O点，请在图中画出动力臂并用l标明．

23．根据图中通电螺线管的N、S极，标出电源的“+”极和“-”极．

22．根据图中的入射光线作出相应的折射光线．
