27．如图15所示电路中定值瞧阻R₁=5Ω，R₂为滑动变阻器，电源电压保持不变。当滑片在a端时，电流表示数为0.6A。滑片在b端时电压表示数为2V。求：

(1)电源电压；

(2)滑动变阻器R₂的最大阻值。

26．每到秋收季节，大量农作物秸秆在田间被随意焚烧，这不仅造成资源浪费、环境污染，而且极易引起火灾等。为解决这一问题，我国已研制出利用秸秆生产的节能环保型燃料--秆浆煤。若燃烧秆浆煤(热值为2.4×10⁷J／kg)将50kg、20℃的水温度升高到80℃。求

(1)水需要吸收的热量。

(2)如果秆浆煤燃烧释放的热量有30%被水吸收，需要安全燃烧多少千克秆浆煤?

25．在“用电压表和电流表测电阻：的实验中，小星同学连接完实验电路，闭合开关，此时的电压表指针位置如图14所示。则电压表的示数是　　　 V。当调节滑动变阻器的滑片时，小星发现电压表和电流表的示数变化相反，已知实验中使用的电源是稳压电源，电源两端电压保持不变，则出现这一现象的原因是电压表接到了　　　　　　　 的两端。

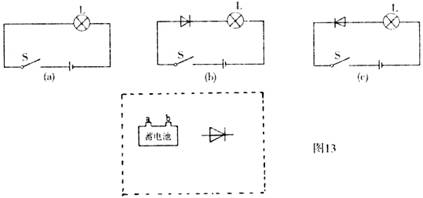

24．晶体二极管是一种重要的电子元件．在电路中用符号“”来表示，为了研究它的导电性能，小江连接了如图13所示的电路进行研究(图中电源电压相等，电灯L的规格相同)，当闭合开关S后发现：(a)(b)两图中的电灯发光的亮度相同(电流相同)，(c)图中的电灯完全不发光(电流为零)。

(1)分析上述的现象，可以发现：晶体二极管按(b)图的方式接入电路中时，其电阻为　　 ；按(c)图的方式接入电路中时，相当于　　　 ；故晶体二极管具有　　　 向(选填“单”或“双”)导电的性能，这一特性有许多应用。

(2)请你设计一个实验，利用晶体二极管判断蓄电池的正负极(不提供电压表、电流表)。

①还需增加的实验器材有：　　　　　　　　　　　　　　 。

②结合补充的器材，在上图方框内将实验电路图补充完整；

③简要说明你的判断方法　　　　　　　　　　　　　　　　　　 。

23．在探究“影响蒸发快慢的因素”的实验中，同学们作了如下的猜想：影响蒸发快慢的因素可能有A．液体温度；B．液体表面积；C．液体上方空气流动的快慢；D．液体的种类。

(1)李明同学设计了如下实验：取两只相同的烧杯，分别盛等量的酒精，把一杯放在烈日下，另一杯放在阴凉处，一段时间后观察比较两烧杯中酒精的多少。该同学设计这个实验的目的是为了验证猜想　　　 ；(选填“A”“B”“C”或“D”)

(2)请你设计一个实验来验证猜想D，要求简要写出实验方法。

22．如图12所示是某种物质熔化时温度随对间变化的图像。根据这个图像，你能获得的合理信息有：

信息一：　　　　　　　　　　　　　　　　　　　　　　　 。

信息二：　　　　　 　　　　　　　　　　　　　　　　　　。

21．请把图11中的开关S和灯泡L连在家庭电路的火线和零线之间。

20．汽车中有如图10所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上。当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头(图中箭头)都不接触。当汽车向前启动时，　　 灯亮；当汽车急刹车时，　　 灯亮(选填“红”或“绿”)。上述设计中应用到了一切物体都具有　　 这一物理知识。

19．图9所示电阻箱的读数是　　　　 Ω。

18．小强要自制滑动变阻器，老师向他提供了下表2所示的几种材料及相关数据，他应选取　　　 材料做电阻丝，因为在相同条件下，这种材料构电阻　　　 (填“较大”或“较小”。)

表2
