27．以下是某班开展“制作模拟调光灯”综合实践活动的片段。根据题意回答或者解决有关问题。

实验器材：学生电源(电压限取6V挡)、规格为“2.5V0.23A”的小灯泡、规格为“20Ω2A”

的滑动变阻器、开关和若干导线，另有各种规格的定值电阻可供任意选用(均标注电阻值和允许通过的最大电流值)。

制作要求：亮度可连续调节；在调光的整个过程中，灯两端的电压不超过2.5V。

活动过程：

(1)计算出小灯泡正常发光时的电阻为___________。

(2)你准备采取什么措施，让灯泡能接到6V的电源上，且能调节亮度。简要说明你采取的措施：___________________________________________________________。

　　　 (3)相互交流时，小强实验桌上的情景如图。不少同学认为该调光灯不符合制作要求。请你指出不符合要求之处：_______________________________________________。

(4)小玲同学认为：可在小强的电路中再串联一只规格合适的定值电阻R₀(如图)就能符合要求。请你根据题意和有关计算，确定R₀的规格。

(5)还有同学提出另一种改进方案：如果不串联定值电阻，可以在滑动变阻器的适当位置上做标记(或加一个限位装置)限制它的调节范围，也能符合要求。请你说明，还需增加什么电学器材，这个改进方案才能实施；并说明，如何运用增加电学器材来达到你的目的。

2．将乒乓球放到水束上方，观察乒乓球的情况。

观察结果：多次实验表明，乒乓球能稳定在水束上方旋转。

分析讨论∶

(1)球能稳定在水束上方某一位置，是因为它在竖直方向受到_________作用的缘故；球在水束上方旋转，是由于水对球左右两侧向上的推力不相等所造成的，从图(b)中球的旋转情况看，此时水束对球左侧向上的推力_______右侧(选填“大于”或“小于”)；根

据你的思考，在多次实验中，每次乒乓球旋转的方向_____________(选填“一定相同”、

“一定不同”或“不一定相同”)。

(2)如图(b)，水束略偏左，球为什么没有向右远离而下落呢？这是因为，左侧水的流速________右侧水的流速，导致左侧水的压强________右侧水的压强(选填“大于”、“等于”或“小于”)使球在水平方向能维持平衡。

1．取圆珠笔杆作为喷管，通过软管接于自来水龙头上；打开龙头，自来水从笔杆尖端竖直向上喷出水束。

26．新建的广场喷泉引起了同学们的好奇：喷水时，“泉水”中央有一颗硕大的石球不停地翻滚。这是怎么回事？同学们有种种猜测。小玲联想所学知识，意识到这个问题可能跟“流体压强与流速的关系”等方面的知识有关，她与同学们反复讨论，设计了一个模拟实验并获得了成功，如图(a)为实验情景。

实验器材：圆珠笔杆、乒乓球、软管、自来水等。

实验步骤：

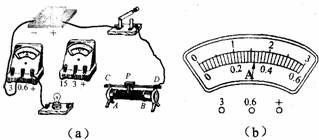

25．运用图(a)测量小灯泡功率，小灯泡标有“2.5V”字样。

(1)在图(a)上补画导线，使其成为完整的实验电路。要求：滑动变阻器的滑片P向右滑动时灯泡变亮。

(2)连接电路前，开关应___________；当确认电路连接正确，准备合上开关时，应将变阻器的滑片P移到_________端(填“左”或“右”)。

(3)为测量灯泡的额定功率，应调节_____________，并同时注意观察___________；当确认灯泡正常发光时，电流表的示数如图(b)，其读数为__________，该灯泡的额定功率是___________________。

(4)下表为另一小组的实验记录(该小组所用灯泡的额定电压为3.8V)：

由上表可知，该小组的错误是：_____________________________________。

24．在“测滑轮组机械效率”的实验中，小强按正确方法操作，下图是他实验中的情景，下表是他记录的一组数据。

(1)由表中数据可计算出，滑轮组对钩码做的有用功为_______J，人做的总功为_______J。

(2)对以上两个计算结果进行比较，其不合理之处是_____________________________；结合测力计放大图，可知小强的错误是______________________________________。

(3)在该次实验中，所测滑轮组的机械效率应该______________。

23．如图，为使螺线管上方的小磁针在图示位置处于静止，请根据所标电流(I)的方向，画出螺线管的绕法，并在螺线管外部的磁感线上画箭头表示它的方向。

22．如图，请在两幅图上分别作出入射光线、出射光线。

21．如图，物块静止在斜面上，请分别画出物块所受重力、摩擦力的示意图。

20．有两只定值电阻R_A和R_B，各自的电流与电压关系图像分别为图中的A、B。若将它们串联接在电压为4.5V的电源上，则R_A两端的电压为______V，通过R_B中电流是______A。
