15．在如下图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.16A和2.4V，则通过R₂的电流是_________A，R₂两端的电压是_________V。

14．木炭的热值是3.4×10⁷J／kg，完全燃烧500g木炭，能放出_________J的热量。柴油机是工农业生产中常用的热机。已知某型号柴油机的效率为，柴油的热值为q，将质量为m的柴油完全燃烧，能放出的热量Q＝_________，这些热量通过该柴油机的转化对外所做的有用功W＝_________。

13．电冰箱里的压缩机在压缩某种液体的蒸汽时，蒸汽温度升高，这是用_________的方法增加了蒸汽的内能。饮料放进冰箱后温度降低是用_________的方法减少了饮料的内能。

12．如下图所示的电路，只闭合S₁时电压表的示数为U₁；只闭合S₂时电压表的示数为U₂；若S₁、S₂同时闭合，电压表示数为U₃。关于三个电压值的大小关系正确的是

A． 　　　　　　　　　　　　　　　　　　　 B．

C．　　　　　　　　　　　　　　　　　　　　 D．

11．小新同学做“用电流表测电流”的实验，闭合开关后发现指针摆过了刻度盘的最大刻度的位置，他应采取的方法是。

A．断开开关，将电流表正、负接线柱导线对调连接

B．断开开关，将电流表改接为大量程

C．断开开关，将电源的正、负接线对调连接

D．断开开关，将电流表改接为小量程

10．如下图所示，若开关S闭合后，灯L₁、L₂均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L₁两端时，两灯均不亮，将导线连接在灯L₂两端时，灯L_l亮而灯L₂不亮。由此可以判断

A．灯L₁短路　　 　　　　 B．灯L₂短路　　 　　　　 C．灯L₁断路　　 　　　　 D．灯L₂断路

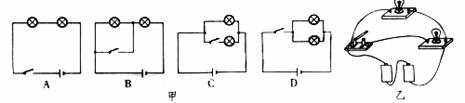

9．如图甲所示的四个电路中与乙图所示实物图对应的是

8．避雷针的尖端持续向空中释放电子，电流方向是

A．从地面流向尖端　　　　　　　　　　　　　　　　　　　　 B．从尖端流向地面

C．没有电流　　　　　　　　　　　　　　　　　　　　　　　　　 D．无法判定

7．下面电路图中，a、b、c、d为四个接线点，若用电流表测量通过小灯泡的电流，则电流表M、N接线柱与电路中各接线点的连接关系为

A．M接a，N接b 　　　　　　　　　　　　　　　　　　　　　 B．M接C，N接d

C．M接b，N接a 　　　　　　　　　　　　　　　　　　　　　 D．M接d，N接c

6．用塑料梳子梳头时会因为摩擦而起电，经检验塑料梳子所带的电荷为负电荷，则梳头时

A．塑料梳子失去一些电子　　 　　　　　　　　　　　 B．塑料梳子得到一些电子

C．头发得到一些电子　　 　　　　　　　　　　　　　　 D．头发和梳子间没有电子转移
