12．如图所示，在一次实验中，小明同学连接了如图所示的电路，此时如果闭合开关，一定会发生的现象是

A．电源短路　　 　　　　 B．电流表损坏　　　　　　 C．L₁不亮　　 　　　　　　 D．L₂的灯丝烧断

第Ⅱ卷(非选择题　　　 共76分)

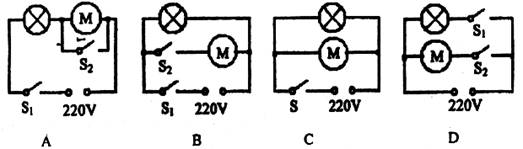

11．家庭卫生间一般要安装照明灯和换气扇，照明灯和换气扇可以各自独立工作，也可以同时工作。如下图所示各电路中，你认为符合上述要求的是

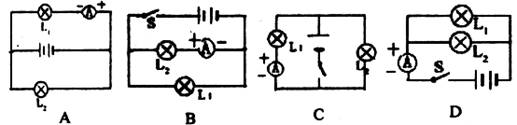

10．如图所示，正确使用电流表测量通过灯L₁电流的电路是

9．下列说法中正确的是

A．灯L₁、L₂中的电流相等，则两灯一定是串联的

B．串联电路各处的电流也可能不相等

C．并联电路中干路中的电流一定大于任一支路中的电流

D．并联电路中各支路中的电流一定相等

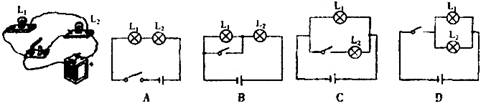

8．如图所示的四个电路图中，与左边的实物图对应的是

7．物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水。两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图所示。关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是

A．玻璃缸的折射作用

B．激光笔发出的光线不绝对平行

C．白糖水的密度不是均匀的，越深密度越大

D．激光笔发出的各种颜色的光发生了色散

6．夏天开着空调的公交汽车以及冬天的公交汽车，车窗都是关闭的，而且车窗上都容易出现“水雾”。关于“水雾”在车窗上所处的位置，下列说法正确的是

A．夏天在外表面，冬天在内表面。　　　　　　　 B．夏天在内表面，冬天在外表面

C．都在内表面　　　　　　　　　　　　　　　　　　　　　　　 D．都在外表面

5．如下图所示，烧杯内盛有水，水中的玻璃试管内盛有液体(是下表所列液体中的一种)。在1个标准大气压下，若对烧杯的底部持续加热，最终发现试管内的液体也能发生沸腾，则试管内盛的液体应是

A．酒精　　　　 　　　　 B．水　　　　　　　　　　　　　 C．煤油　　　　　　　　　　　 D．无法确定

4．下面是小丽同学列举的一些物态变化的实例，其中错误的是

A．冬天，窗户玻璃上的“冰花”是室内空气中的水蒸气凝华而成

B．我们看到的雪糕冒“白气”是一种汽化现象

C．利用干冰获得低温是通过干冰升华来实现的

D．从冰箱中取出来的汽水瓶表面有水，是冰箱外的水蒸气液化而成

3．“浴霸”是家庭淋浴间的常用装置，关于“浴霸”，下列说法中正确的是

A．装有红外线灯泡，主要用于照明和杀菌消毒

B．装有紫外线灯泡，主要用于照明和杀菌消毒

C．装有红外线灯泡，主要用于取暖和照明

D．装有紫外线灯泡，主要用于取暖和照明
