5．如图滑动变阻器上标有“10Q，2A”，若把下方的两个接线柱A、B接人电路，就相当于把一个　　　　　　　　　　 电阻接人了电路，若要求滑片P向右滑动时连入电路的电阻变大，应选择　　　　　　　　　 接线柱接人电路。

4．1台额定功率为0.08W的收音机，在接受频率逐渐减小的过程中，所对应电磁波的波长将逐渐　　　　　　　 (填“增大”、“减小”或“不变”)；在正常情况下，若持续收听1h，将消耗　　　　　　　　　 J的电能。

3．从发现通电导体在磁场中受力到电动机的发明，换向器起了关键作用，它能使线圈刚刚转过平衡位置时就自动改变线圈中的　　　　　　　　　　 ，从而实现通电线圈在磁场中的连续转动，可见，将物理知识应用于实际还需要技术做桥梁。

2．如图所示为录音机上的录音磁头筒图。录音时，声音先转变成强弱变化的电流，当电流通过录音磁头上的线圈时，线圈就有磁性，铁芯缝隙口处就产生　　　　　　　　　　 。

1．磁场是有方向的，磁场的方向可以用磁感线来表示：也可以用小磁针来显示。某一点磁场的方向就是该点处小磁针静止时　　　　　　　　　 所指的方向。

12．如图所示的电路中．如果把电流表和电压表的位黄对调，闭合开关后，可能发现的情况是

A．电流表烧坏　　 　　　　　　　　　　　　　　　　　　　　 B．电压表烧坏

　　 C．灯L不亮　　 　　　　　　　　　　　　　　　　　　　　　　 D．灯L烧坏

11．电冰箱、洗衣机、电暖气等家用电器都用三线插头，通常标有“L”、“N”、“E”，第三条线E的目的是

A．节约电能　　

B．使家用电器获得电能

C．延长家用电器的使用寿命

D．防止家用电器外壳带电时发生触电事故

10．如图所示为小字同学的实验电路图，当闭合开关S，将滑动变阻器的滑片P向右移动时，观察到的现象是

A．电压表的示数减小，电流表的示数增大

B．电压表的示数增大，电流表的示数减小

C．电压表和电流表的示数都增大

D．电压表和电流表的示数都减小

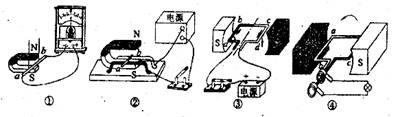

9．发电机和电动机的相继问世．使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是

A．①③　　 　　　　　　　 B．①④　　 　　　　　　　　 C．②③　　 　　　　　　　 D．②④

8．如图为一个通电螺线管糊静止的小磁针示意图，图中a、b为螺线管的两磁极，c、d为小磁针的两磁极，下列说法正确的是

A．a是磁北极，c是磁南极

B．a是磁南极，c是磁南极

C．b是磁南极，d是磁南极

D．b是磁北极，d是磁南极
