30．(6分)在“用电流表、电压表测灯泡电功率”的实验时，灯泡上标有“2.5V”字样。小丽设计了实验电路图，如图甲所示。她还连接了部分实验电路，如图乙所示。

甲　　　　　　　　　　　 乙

(1)请在图乙上补画导线，使其成为完整的实验电路。要求：滑动变阻器的滑片P向右滑动时灯泡变亮。　　　　

(2)连接电路前，开关应______；当确认电路连接正确，准备合上开关时，应将滑动变阻器的滑片P移到____端(选填“左”或“右”)。

(3)连接完实验电路后，小丽闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压。请帮助她分析电路出现故障的可能原因：___________________________。

(4)小丽排除故障后，凋节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，示数为_____A，则灯泡的额定功率为_________W。

丙

29．(5分)探究流体的压强与流速的关系：如下图所示，取两张白纸，让其平行地自然下垂，向两纸中问用力吹气；你观察到的现象是_______________________；你通过本实验可以得出的初步结论是：_________________________。

下图是小丽家购买的一辆小轿车，她发现轿车的外形类似于飞机的机翼，则轿车在快速行驶过程中，车子上方空气的流速_________车子下方空气的流速，因而车子上方气体的压强__车子下方气体的压强，从而使得轿车对地面的压力________车的重力。(选填“大于”、“等于”或“小于”)

28．(5分)在水平桌面上铺上粗糙程度不同的材料(如毛巾、棉布、木板等)，让小车自斜面顶端从静止开始滑下，三次实验现象如下图所示，比较小车沿水平面运动的距离。

第一次(毛巾表面)　　　　 第二次(棉布表面)　　　 第三次(木板表面)

请你观察实验现象思考后回答：

(1)为了得出科学结论，三次实验中应使小车运动到斜面底端时的速度____________(选填“相等”或“不等”)，即小车应从斜面上的____________处释放。

(2)三次实验中，小车在水平面上受到摩擦力最大的是第_________次，这说明小车受到摩擦力的大小与接触面的__________有关。

(3)进一步推理可知，若水平面绝对光滑(即小车不受摩擦力)，则小车会在水平面上做____________________运动。

27.(4分)如下图所示，在研究“水果电池电压与哪些因素有关”的实验中，小丽作出的猜想是：水果电池电压与构成两电极的不同金属材料有关。请你再作出两条不同的猜想：

猜想一: __________________________________________________________________；

猜想二: __________________________________________________________________。

26．(3分)为了探究压力的作用效果与哪些因素有关，小丽同学用控制变量法做了如下图所示实验：

(a)一块砖平放在泡沫塑料上

(b)两块砖叠放在泡沫塑料上

(c)一块砖竖放在泡沫塑料上

观察比较(a)、(b)的情况可知压力的作用效果与________有关。比较图(a)、(c)的情况可知

压力作用的效果与___________有关。用控制变量法还可探究____________实验。(只填一个)

25.(6分)小丽要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取_______材料做电阻丝，因为在相同条件下，这种材料的电阻______(选填“较大”或“较小”)。下图中AB和CD是她选取的这种材料制成的两根粗细一样的电阻丝，用图示的装置可以研究导体电阻的大小跟____________的关系。

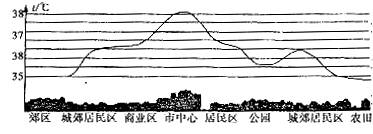

24．(5分)小丽家住市中心，奶奶嫌城市夏天太热而不住她家，这激发了她探究城乡温差原因的兴趣。她利用双休日时间和同学们一起在中午同一时刻测量了各个测试点的气温，并　 以此绘制出如图所示的“区域-温度”坐标图。

(1)从图中你发现_______________的温度比较高，这种现象我们称为“城市热岛效应”。

(2)请结合图中数据以及你的经验，找出一个造成热岛效应的原因：______________________

___________________________________________________。

(3)如何减少城市环境的热污染，请你提出一条合理化建议：__________________________

____________________________________________________________。

23．(6分)根据要求完成下列各题。

　　 (1)(2分)在图中画出物体A所受重力G的示意图。

　　 (2)(2分)图所示的是光从空气斜射入水中时入射光的光路情况，请在图中适当位置画出该入射光线对应的折射光线。

　　 (3)(2分)根据图中小磁针的指向标出电源的“+”“－”极。

22．2008年5月12日14时28分四川汶川发生里氏8.0级大地震，在各处形成了大大小小的堰塞湖，党中央国务院集中力量排除各地的险情，图中是挖土机被米-26重型运输直升机空中吊运至最大堰塞湖唐家山堰塞湖的坝顶。直升机用钢丝绳吊着1.2×10⁵N的挖土机，当挖土机静止吊在空中时钢丝绳对挖土机的拉力_______1.2×10⁵N，当直升机吊着挖土机以lm/s的速度匀速上升时，钢丝绳对挖土机的拉力_______1.2×10⁵N。(选填“大于”、“小于”或“等于”)

21．在做“探究蒸发快慢与哪些因素有关”的实验时，小丽同学在两块相同的玻璃片上分别滴上一滴水，如图所示，观察图中情景可知她主要探究蒸发快慢是否与___________有关。小明同学则在两块相同的玻璃片上，分别滴一滴质量相同的水，如图2所示，观察图中情景可知他主要探究蒸发快慢是否与_________________有关。

图l　　　　　　　　　　 图2
