7．如图5两只电压表的指针均指在刻度盘正中央，以下判断正确的是(　　 )

　　 A．通过R₁的电流小于通过R₂的电流

　　 B．R₁两端的电压与R₂两端的电压相等

　　 C．R₁电阻值大于R₂电阻值

　　 D．R₁消耗的功率小于R₂消耗的功率

6．某家用电器正常工作时的电流为4A，此用电器可能是(　　 )

　　 A．空调机　　 　　 B．日光灯　 　 C．电冰箱 　 D．电风扇

5．将一台“220V 100W”的电风扇，一个“220V l00W”的充电器，一把“220V l00W”的电烙铁，分别接到达220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是(　　 )

　　 A．电烙铁 　 B．充电器　 　 C．电风扇　 　　　 D．一样多

4．一根铜导线和一根镍铬合金线，它们的长短、粗细都相等。把它们串联到电路中则(　 )

　　 A．两根导线两端电压相等，铜导线电流大

　　 B．两根导线两端电压、电流分别相等，

　　 C．铜导线两端电压小，铜导线电流小

　　 D．铜导线两端电压小，通过两根导线的电流相等

3．如上图4所示，三只小灯泡串联，开关S完好，S闭合时三灯不亮，从电压表“+”、“一”接线柱引出两导线去检查，发现连a、b两端电压表无读数，连b、d两端电压表有读数，连c,d两端电压表无读数，则其可能原因是(　　 )

　　 A．L₁灯丝断了　　 　　　　　　 B．L₂灯丝断了

　　 C．L₃灯丝断了　　 　　　　　　 D．L₂、L₃灯丝一定都断了

2．由欧姆定律得到公式R=U／I，下列说法正确的是(　　 )

　　 A．导体的电阻与导体两端电压成正比；

　　 B．导体的电阻与流过导体的电流成反比；

　　 C．导体两端电压为零时，导体的电阻也为零；

　　 D．导体的电阻是导体本身的一种性质，与电流、电压大小无关

1．在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是(　　 )

　　 A．一定是串联的　　 　　　　 B．一定是并联的

　　 C．串联、并联都有可能　　 　　 D．无法判断

10．在汽油机的压缩冲程中，活塞压缩燃料的混合物使它的温度升高，是通过____________的方式增加燃料的内能；为了不让汽油机在工作时温度升得太高，在设计制造时，气缸外有一个水套，让气缸被水包围，这样就可以通过____________的方式减小其内能，降低其的温度。

9．有些电视机、录像机、VCD机和DVD机后面的插孔上标有“AUDIO IN”、“AUDIO OUT”、“VIDEO IN”、“VIDEO OUT”等字样。其中“AUDIOIN”和“VIDEO OUT”分别是指_________；_______________。

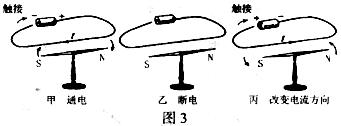

8．小丽同学利用如图3所示的装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论

　　 比较甲、乙两图可知：__________________________________________________；

　　 比较甲、丙两图可知：__________________________________________________。
