17．(6分)小丽做“测量小灯泡电功率”的实验，如图所示是实验所用到的器材。

(1)用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整

(2)完成电路连接井闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压(3V)出现故障的可能原因是____________(填字母代号)

A．灯泡短路　　　　 B．灯泡断路　　　　 C．电压表短路　　　　　　 D．电流表断路

(3)排除电路故障后，灯泡正常发光时，电压表的示数是2.5V．电流表示数如下图所示，此时小灯泡的电功率是_______W

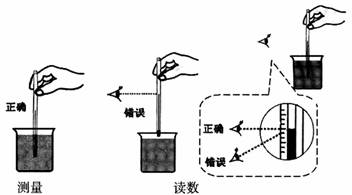

16．(7分)(1)温度计是实验室常用的工具，它是根据液体的_________原理制成的。根据下图所示测量液体温度的操作情况，提出使用温度计注意事项中的两项：

①_________________________________________________；

②_________________________________________________。

(2)使用托盘天平前必要的操作有：A．将游码放在标尺左端的零刻度线处。B．调节天平横梁右端的螺母，使横梁平衡。C．将天平放在水平台面上。以上操作的合理顺序应为____________(填字母代号)．

(3)一般家庭的卫生间都安装照明灯和换气扇，使用时，要求它们能各自独立工作。按上述要求在虚线框内画出其电路图(换气扇用符号表示)。

15．(1)如下图所示，物体静止在斜面上，画出它所受重力和支持力的示意图。

(2)如下图所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。

(3)将如下图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

14．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如下图所示。由图可知，元件甲的电阻是________Ω，将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是________A，流过元件乙的电流是________A。

13．把重5 N、密度为0.9×10³ kg／m³的实心物体投入水中．当物体静止时，物体处于________状态(填“漂浮"、“悬浮”或“沉在水底")，物体所受的浮力是________N，物体排开的水重是________N。(水的密度为1.0×10³ kg／m³)

12．已知水的比热容为4.2×10³ J／(kg·℃)，l kg、20℃的水吸收了2.1×10⁵J的热量后，温度升高到________℃．生活中我们经常看到司机往汽车发动机的水箱里灌水，这是因为水的________大，所以在相同条件下水能带走较多的________，冷却效果好。

11．如下图所示是幻灯机的工作原理图，幻灯机的镜头相当于一个________镜，为了使观众看到正立的像，幻灯片要________ (填“顺着"或“倒着")插入架上，用强光照射幻灯片，幻灯片上的画面在屏幕上形成­________像(填“实”或“虚”)。

10．如下图所示是研究“电磁铁磁性强弱”的实验电路图，开关的________可控制磁性的有无；要改变通过电磁铁中的电流大小，可通过改变________实现；要判断电磁铁的磁性强弱，可通过观察电磁铁吸引大头针的________来确定。

9．如下图所示，运动员射箭时用力将弓拉开，在放开箭的瞬间，弓的________能转化为箭的________能，箭在空中向上飞行的过程中，箭的________能增大。

8．一个密度为0.5×10³ kg／m³、边长为0.2m的实心正方体放置在水平地面上，该物体的质量是________kg，它对地面的压力大小是________N，对地面的压强是________Pa。(取g=10N／kg)
