2．用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关(如下图所示)连成电路，要求使开关同时控制两盏灯。

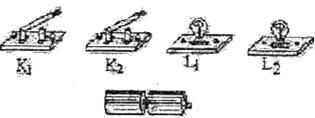

1．用线条代替导线，将下图中的电器元件连成电路。

要求：(1)开关K₁只控制电灯L₁，开关K₂只控制电灯L₂；(2)共用一个电池组

6．在下图所示的电路中，灯泡L₁和L₂完全相同，当S、S₁、S₂都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是

A．两个灯泡中的电流相同，都等于0.27安

B．无论断开S₁或S₂，电流表的读数都是0.54安

C．无论断开S₁或S₂，电流表的读数都是0.27安

D．电流表的读数是干路电流，大小等于L₁、L₂电流之和

5．在如下图所示的电路中，下面的说法正确的是

A．电流表的示数就是电路的总电流　　　　　　　 B．这个电路是个并联电路

C．S₁闭合时两个灯泡全都亮　　　　　　　　　　　　　 D．S₂只能控制一盏灯，S₁能控制两盏灯

4．在下图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、N应连接的接线柱为

A．M接C，N接D　　　　　　　　　 B．M接A，N接B

C．M接C，N接B　　　　　　　　　　 D．M接A，N接D

3．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是

A．用一个开关控制的两盏灯之间是串联的

B．被不同开关控制的两盏灯之间是串联的

C．开关与被控制的灯之间是并联的

D．各盏灯与插座之间是并联的

2．将电流表先后串联在如下图所示的A、B，C三处，当开关S闭合时，电流表接在何处读数最大

A．A处　 　　　　　　　　　 B．B处　　 　　　　　　　　 C．C处　　 　　　　　　　　 D．三处都一样

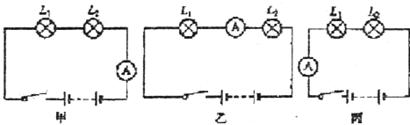

1．下图为用电流表测量同一串联电路电流的三种接法，以下说法中正确的是

A．甲测法电流最大　 　　　　　　　　　　　　　　　　　 B．乙测法电流最大

C．丙测法电流最大　 　　　　　　　　　　　　　　　　　　 D．三种测法电流一样大

10．现有甲乙两个灯泡，若将它们串联在电路中，甲灯比乙灯亮，若通过它们的电流分别是。，则________；若将它们并联在电路中，若它们两端的电压分别是，则(选填“<”“>”“=”)。

9．若两灯并联，已知干路电流为2A，通过的电流为0.4 A，则通过的电流是________。
