24．(5分)如下图是举重运动员小宇自制的训练器械，轻杆AB长1.5m，可绕固定点O在竖直平面内自由转动，A端用细绳通过滑轮悬挂着体积为0.015m³的沙袋，其中OA=1m，在B端施加竖直向上600的作用力时，轻杆AB在水平位置平衡，试求沙子的密度。(g取，装沙的袋子体积和质量、绳重及摩擦不计)

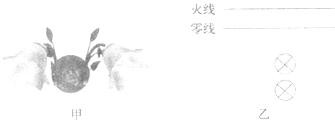

23．(6分)小军卧室的墙壁灯是由两盏“220V 　60W”的白炽灯并联组成的，如下图甲所示。他学习了电学知识后，认为这种只要闭合开关两灯都亮的电路比较费电。于是，他运用了所学知识对墙壁灯的电路进行了改造，增加了一个开关，使每盏灯各用一个开关控制，且都能正常发光。

(1)请你在上图乙中画出改造后的电路图。

(2)小军家其它用电器都不工作，只有卧室中这两盏灯正常发光，则电路中的总电流为多少？

(3)小军卧室平均每天需开灯3h，同时开两盏灯的时间只需1h，其余2h只需开一盏灯，请计算改造后比改造前每月可节约多少度电？(每月按30天计算)

22．如下图所示，小明在教室靠窗的座位上写作业，他旁边的窗户是开着的。当窗外有风吹过时，他看到身边的窗帘总是飘向窗外，请你解释他看到的现象。

21．寒假的某一天，小洁随爸爸一起外出，突然发现汽车的前窗玻璃蒙上了一层雾气，前方道路看不太清楚。小洁正担心行车安全时，只见爸爸打开空调开关，对着玻璃吹暖风，不一会儿玻璃上的雾气就消失了。请你应用物理知识解释雾气的产生及消除过程。

20．在下图中根据通电螺线管旁小磁针静止时的指向，标出通电螺线管的N、S极和电流方向。

19．一重为G的物体，随着传送带一起沿水平方向向右做匀速运动，不计空气阻力，请在下图中画出物体A受力情况的示意图。

18．如下图所示，为激光液面控制仪的原理简图。由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通过作图找出B点的准确位置。如果B点下移，则液面是上升还是下降？通过作图说明。

17．下列说法中正确的是

A．用手从地面提起水桶，手的拉力对水桶做了功

B．提着水桶在路面上水平向前移动一段路程，手的拉力对水桶做了功

C．抛出手的铅球在空中向前运动的过程中，推力对它做了功

D．用力推一辆汽车，汽车静止不动，推力在这个过程中对汽车做了功

16．金属箔是由密度大于水的材料制成的。小红取一片金属箔，做成中空的筒，放在盛有水的烧杯中，发现它漂浮在水面上，然后她再将次金属箔揉成团放入水中，金属箔沉入水底。比较前后两种情况，下列说法正确的是

A．金属箔漂浮时受到的重力比它沉底时受到的重力小

B．金属箔漂浮时受到的浮力比它沉底时受到的浮力大

C．金属箔漂浮时受到的浮力等于它的重力

D．金属箔沉底时排开水的体积与它漂浮时排开水的体积相等

15．少林功夫名扬天下，“二指禅”绝活令人称奇。表演时，人体倒立，只用中指和食指支撑全身的重量，如下图所示。这时两手指对地面的压强最接近于

A．　　　　　　 B．　　　　　　 C．　　　　　　 D．
